Электронный регулятор громкости К174УН12

К174УН12, ТCА730

Микросхема представляет собой двухканальный электронный регулятор громкости и баланса каналов, имеет возможность подключения и выбора оптимальной тонкоррекции. Предназначены для использования в звуковоспроизводящей и приемно-усилительной аппаратуре 1-го и 2-го классов совместно с К174УН10. В состав микросхем входят управляемые напряжением усилители и преобразователи напряжения. Аналог микросхемы TСA730. Содержит 215 интегральных элементов. Конструктивно оформлена в корпусе типа 238.16-2. Масса не более 1,5 гр.

	Назначение выводов: 1,2 - вход усилителя громкости канала А; 3 - выход усилителя громкости канала А; 4 - вывод управления тонкоррекцией; 5 - выход усилителя громкости канала Б; 6,7 - вход усилителя громкости канала Б; 8 - питание +U_и.п.; 9 - выход усилителя регулятора баланса канала Б; 10 - вывод стабилизатора напряжения; 11 - вход усилителя регулятора баланса канала Б; 12 - вход управления регулятора баланса; 13 - вход управления регулятора громкости; 14 - вход усилителя регулятора баланса канала А; 15 - общий (-U_и.п); 16 - выход усилителя регулятора баланса канала А.

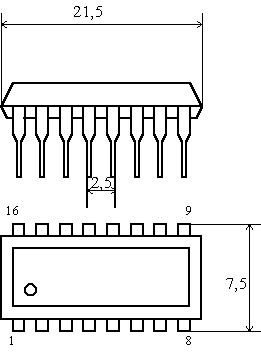

Корпус ИМС К174УН12
	Функциональный состав: УI,УII - управляемые напряжением усилители регулятора громкости; УIII,УIV - управляемые напряжением усилители регулятора баланса; KI - преобразователь напряжения регулятора громкости; KII - преобразователь напряжения регулятора баланса.

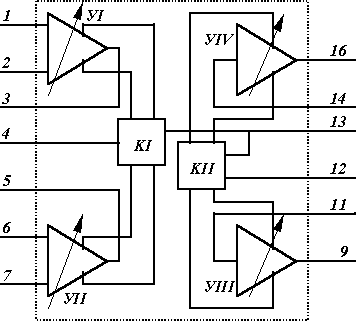

Функциональная схема ИМС К174УН12

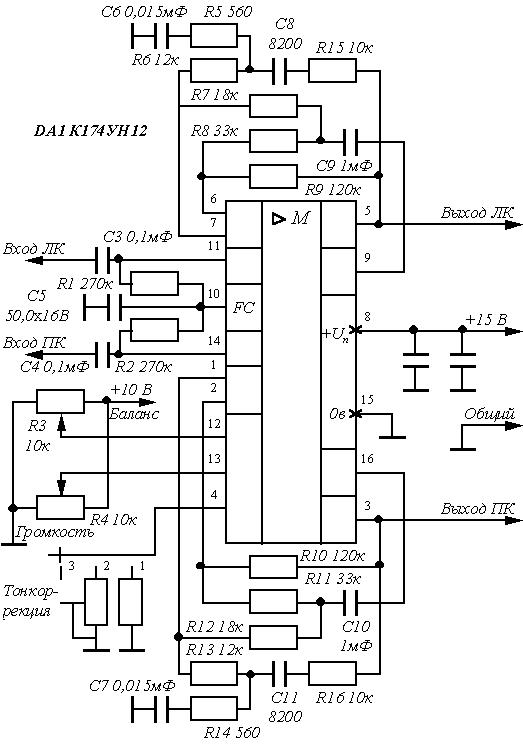

Типовая схема включения ИМС К174УН12

Электрические параметры

1	Номинальное напряжение питания	15 В
2	Ток потребления при U_п = 15 В типовое значение	Ј 40 мА 35 мА
3	Коэффициент усиления входного напряжения при U_п = 15 В, U_вых = 1 В, f = 1 кГц, R_н = 5,6 кОм типовое значение	і 17 Дб 20 Дб
4	Коэффициент ослабления входного напряжения при U_п = 15 В, U_вых = 1 В, f = 1 кГц, R_н = 5,6 кОм типовое значение	і 70 Дб 80 Дб
5	Входное сопротивление регулятора при U_п = 15 В, f = 1 кГц	і 3 мОм
6	Входной ток по выводам 11 и 14 при U_п = 15 В	Ј 2 мкА
7	Входное напряжение при U_п = 15 В, f = 1кГц, К_г Ј 0,2 % : типовое значение	1,0 В
8	Коэффициент гармоник при U_п = 15 В, U_вых = 1 В, f = 1 кГц типовое значение	0,2 % 0,1 %
9	Ток управления при U_п = 15 В: через вывод 13, U₁₃ = 6,9 В типовое значение через вывод 12, U₁₂ = 5,9 В типовое значение	Ј 50 мА 15 мА Ј 25 мА 8 мА
10	Диапазон регулировки уровня громкости с выключенной тонкоррекцией при U_п = 15 В, U_вх = 100 мВ, f = 1 кГц типовое значение	і 70 Дб (-60…+17 Дб) 90 Дб (-70…+20 Дб)
11	Диапазон регулировки баланса с выключенной тонкоррекцией при U_п = 15 В, U_вх = 100 мВ, f = 1 кГц, R_н = 5,6 кОм типовое значение	і ± 6 Дб ± 10 Дб
12	Диапазон рабочих частот по уровню -1Дб с выключенной тонкоррекцией при U_п = 15 В, К_у = 0	20 Гц … 20 кГц
13	Переходное затухание между каналами при U_п = 15 В, U_вых = 1 В : при f = 250 Гц … 12,5 кГц типовое значение при f = 20 Гц … 20 кГц типовое значение	і 56 Дб 60 Дб і 46 Дб 50 Дб
14	Рассогласование коэффициента передачи между каналами: при U_п = 15 В, U_вых/U_вх = 0 … -50 Дб не более типовое значение при U_п = 15 В, U_вых/U_вх = -50 … -70 Дб не более типовое значение	2,0 Дб 1,0 Дб 4,0 Дб 2,0 Дб
15	Отношение сигнал-шум с выключенной тонкоррекцией при U_п = 15 В, U_вх = 100 мВ, U_вых = 50 мВ не менее типовое значение	52 Дб 57 Дб

Предельно допустимые режимы эксплуатации

1	Максимальное напряжение питания	18 В
2	Максимальное постоянное управляющее напряжение на выводах 12 и 13 на выводе 4	12 В 3 В
3	Максимальное напряжение входного сигнала	1 В
4	Минимальное сопротивление нагрузки	5 кОм
5	Температура окружающей среды	- 10 … + 55°С

Литература

Микросхемы для бытовой радиоаппаратуры: Справочник /И. В. Новачек, В. М. Петухов, И. П. Блудов, А. В. Юровский. - Москва: КУБК-а, 1995г. - 384с.:ил.

Интегральные микросхемы и их зарубежные аналоги: Справочник. Том 2./А. В. Нефедов. - М.:КУБК-а, 1996г. - 640с.:ил.

Аналоговые интегральные микросхемы: Справочник /А .Л. Булычев, В. И. Галкин, В. А. Прохоренко. - 2-е издание, переработанное и дополненное - Минск: Беларусь, 1993г. - 382с.

Аналоговые интегральные микросхемы для бытовой радиоаппаратуры: Справочник /Д. И. Атаев, В. А. Болотников. - Москва: Издательство МЭИ, 1991г. 240 с., ил.
