   Реле РПВ2



Реле РПВ2

Негерметичное, высокочастотное, поляризованное, двухпозиционное реле постоянного тока РПВ2 предназначено для коммутации электрических цепей постоянного и переменного тока частотой до 150 МГц,

Условия эксплуатации

Температура окружающей среды от —60 до +100° С, для исполнений РС4.521.960 и РС4.521.961 — от —60 до +65°С.
Относительная влажность до 98% при температуре +35°С.
Атмосферное давление от 0,6 до 104 кПа.

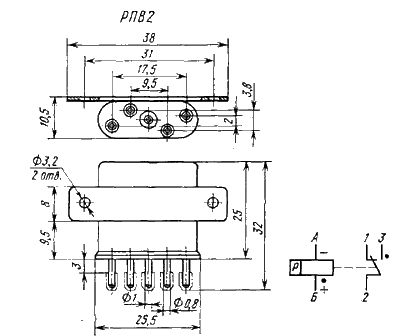

Конструктивные данные

Реле РПВ2/7 — одностабильное, РПВ2/4 — двустабильное.
При подаче плюса источника питания на вывод Б обмотки, а минуса — на вывод А происходит замыкание контактов 2 н 3 и размыкание контактов 1 и 2 у реле РПВ2/4 и РПВ2/7.
При подаче на выводы обмотки А и Б напряжения обратной полярности реле РПВ2/7 не срабатывает, а у реле РПВ2/4 замыкаются контакты 1 и 2 и размыкаются контакты 2 и 3.


реле постоянного тока РПВ2

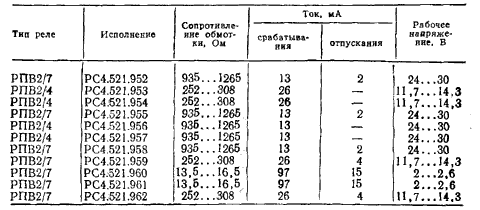

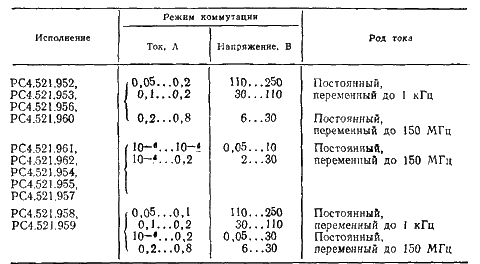

Технические характеристики
реле постоянного тока РПВ2
реле постоянного тока РПВ2
