   Реле РПС32



Реле РПС32

Герметичное, поляризованное, двухпозиционное реле постоянного тока РПС32 с двумя контактными группами на переключение предназначено для коммутации электрических цепей постоянного и переменного тока частотой до 10 кГц.

Условия эксплуатации

Температура окружающей среды от —60 до +100° С,
Относительная влажность до 98% при температуре до +35° С.
Атмосферное давление от 133*10-3 до 202 кПа.

Конструктивные данные

По способу крепления реле классифицируются:
РПС32А — без угольников; РПС32Б — с угольниками для крепления реле.
Конструктивные данные и электрическая схема реле приведены на рис.
При подключении плюса источника питания к началу обмотки 1, а минуса — к концу обмотки 10 происходит замыкание контактов 3 с 2 и 8 с 9.
При подключении плюса источника питания к началу обмотки 6, а минуса — к концу обмотки 5 происходит замыкание контактов 3 с 4 и 8 с 7.


двухпозиционное реле постоянного тока

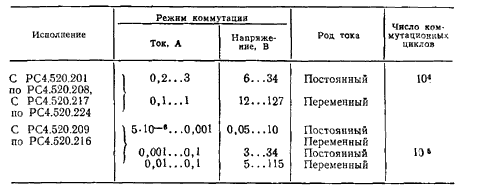

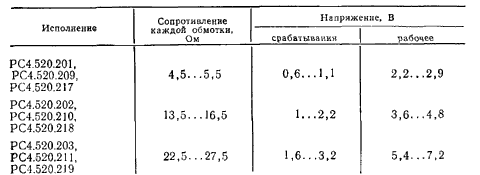

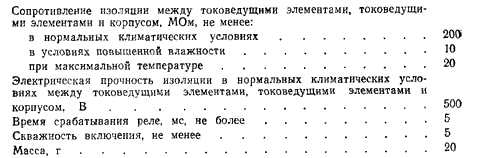

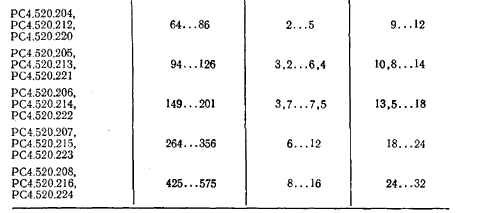

Технические характеристики
двухпозиционное реле постоянного тока
двухпозиционное реле постоянного тока
двухпозиционное реле постоянного тока
двухпозиционное реле постоянного тока
