Негерметичное, поляризованное, двухпозиционное реле постоянного тока РПС20 с двумя контактными группами на переключение предназначено для коммутации электрических цепей постоянного и переменного тока частотой 50... 400 Гц.

Условия эксплуатации

Температура окружающей среды от —60 до +60° С.
Относительная влажность до 98% при температуре +35° С.
Атмосферное давление от 0,13 до 292 кПа.

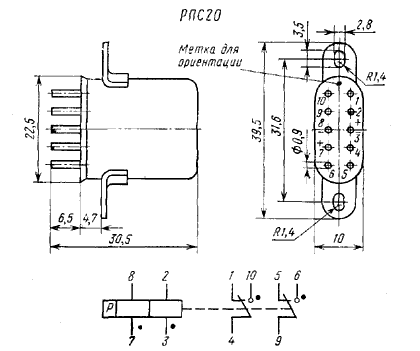

Конструктивные данные

При подключении плюса источника питания к началу отмотки 2, а минуса — к концу обмотки 3 происходит замыкание контакта 4 с контактом 1 и контакта 9 с контактом 5.
При подключении плюса источника питания к началу обмотки 7, а минуса — к концу обмотки 8 происходит замыкание контакта 4 с контактом 10 и контакта 9 с контактом 6.
