Мощный однотактник на ГУ-50
Схема однотактного усилителя на 6ж52п и ГУ-50 сделана в триодном включении как первой, так выходной лампы.
Выбор 6ж52п обусловлен довольно высоким коэффициентом усиления и низким внутренним сопротивлением.
Можно применить 6с45п, 6э5п, 6п14, 6п15 и т.п.
Выходная лампа ГУ-50 включена с фиксированным смещением в триодном включении. Вторая и третья сетка соединены с анодом для снижения внутреннего сопротивления лампы, как рекомендовал А.Резвой.
Эту схему можно рекомендовать для переделки Прибоя. Для этого нужно ввести в выходной трансформатор немагнитную прокладку. Например принтерная бумага в два-три слоя. Трансформатор Прибоя хорошо подойдет при сопротивлении акустики 8-16 ом.
Измеренные технические характеристики:
Мощность с двумя лампами 14 Ватт.
Диапазон частот по уровню -3дб 9-80 000 Гц.
Сам был удивлен замерами, но это факт.
Схема с двумя лампами с драйвером на 6Э5П. Почти по Манакову. Чувствительность у этой схемы 0,4 вольта.
Схема блока питания на базе сетевого трансформатора от Прибоя-ум50. Схема напряжения смещения сделана по схеме удвоителя, чтобы получить нужное напряжение.
При использовании двух ламп нужно добавить второй резистор смещения.
Я использовал два регулятора смещения для точной подстройки режимов.
Именно поэтому два разделительных конденсатора на выходные лампы.
Ток выходных ламп 95ма при анодном напряжении 400вольт. В этом, почти максимальном режиме лучшее качество.
Учтя пожелание коллег по форуму Аудиопортал, добавил в схему фильтр по питанию.
Хорошо показал себя электронный фильтр на полевом транзисторе - устройство УЗФ.
Апгрейд. Емкости конденсаторов питания можно увеличивать до… сколько позволит ваш кошелек. Стабилизаторы сделаны на УЗФ.
Добавил: Павел (Admin)
Автор: Сергеев Сергей
Выбор 6ж52п обусловлен довольно высоким коэффициентом усиления и низким внутренним сопротивлением.
Можно применить 6с45п, 6э5п, 6п14, 6п15 и т.п.
Выходная лампа ГУ-50 включена с фиксированным смещением в триодном включении. Вторая и третья сетка соединены с анодом для снижения внутреннего сопротивления лампы, как рекомендовал А.Резвой.
 Однотактный усилитель |
 Схема с одной лампой ГУ-50 |
Измеренные технические характеристики:
- Мощность-8 Ватт.
- Диапазон частот по уровню -3дб 12-70 000 Гц.
Мощность с двумя лампами 14 Ватт.
Диапазон частот по уровню -3дб 9-80 000 Гц.
Сам был удивлен замерами, но это факт.

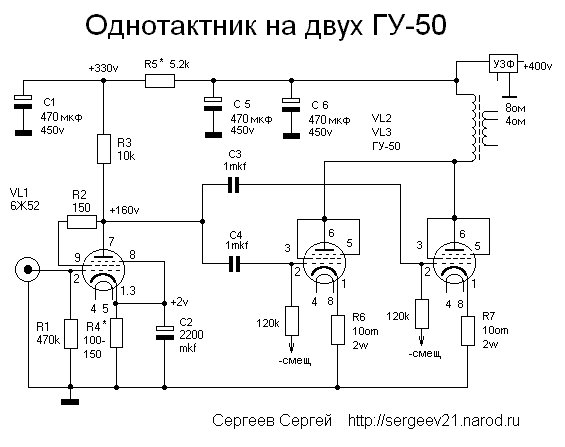

 Схема с двумя лампами ГУ-50 |

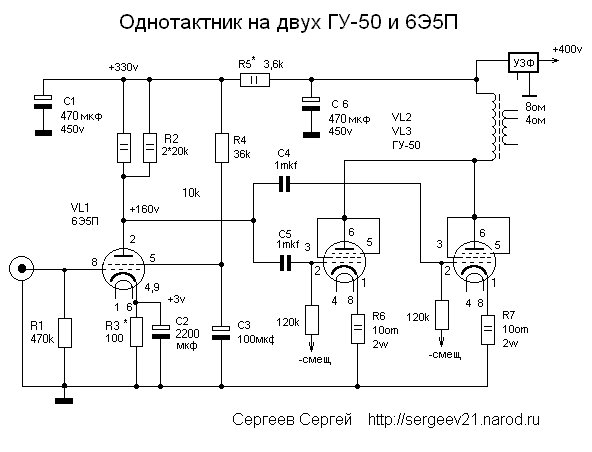

 Схема с двумя лампамис драйвером на 6Э5П |

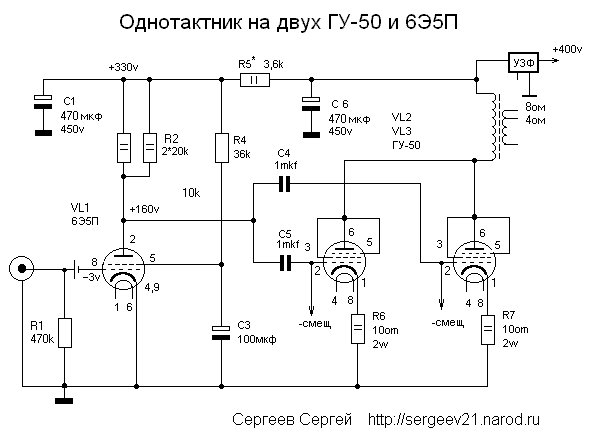

 Схема с батарейным смещением |
 Схема блока питанияна базе сетевого трансформатора от Прибоя-ум50 |
При использовании двух ламп нужно добавить второй резистор смещения.
Я использовал два регулятора смещения для точной подстройки режимов.
Именно поэтому два разделительных конденсатора на выходные лампы.
Ток выходных ламп 95ма при анодном напряжении 400вольт. В этом, почти максимальном режиме лучшее качество.
Учтя пожелание коллег по форуму Аудиопортал, добавил в схему фильтр по питанию.
Хорошо показал себя электронный фильтр на полевом транзисторе - устройство УЗФ.

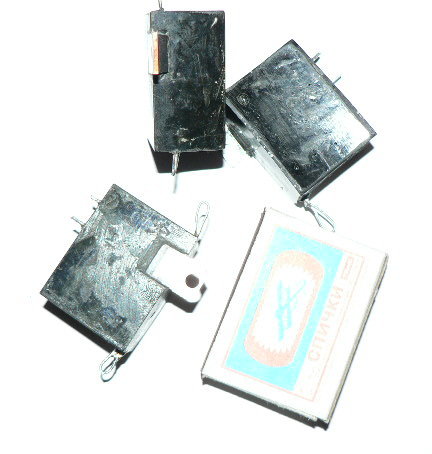

 Устройство УЗФ |

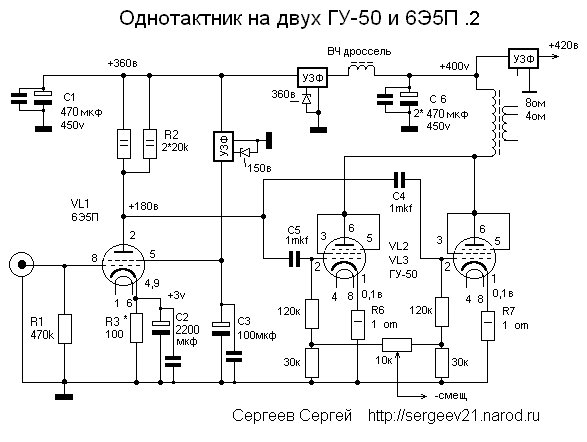

 Апгрейд |
Добавил: Павел (Admin)
Автор: Сергеев Сергей
