   Правильное макетное шасси
    Главная -> Статьи -> Полезные советы -> Правильное макетное шасси


<< Назад в раздел   Распечатать Дата добавления: 2008-05-15 | Просмотров: 4287

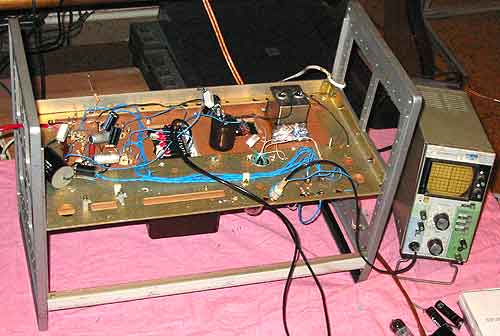

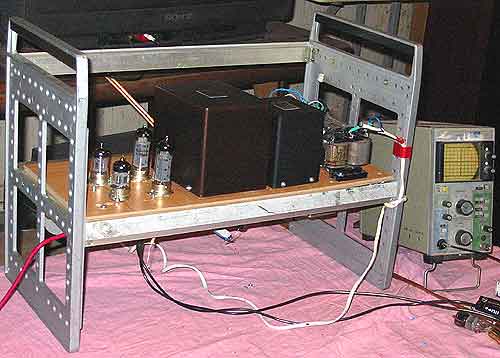

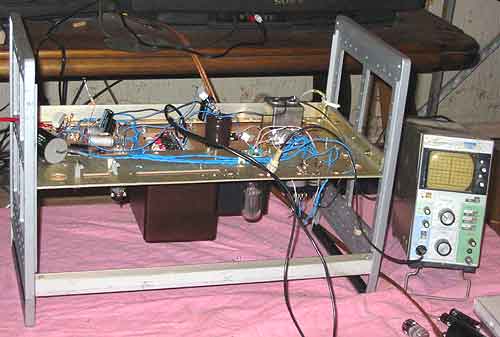

Использованы детали шасси античного советского прибора (по секрету - испытатель транзисторов). Изюминка - сделать шасси Н-образным, так, чтобы самые высокие компоненты, размещенные на перекладине буквы Н, оставались внутри габарита боковых щечек. Тогда макет можно кантовать на любую из шести сторон, не опасаясь раздавить лампы.

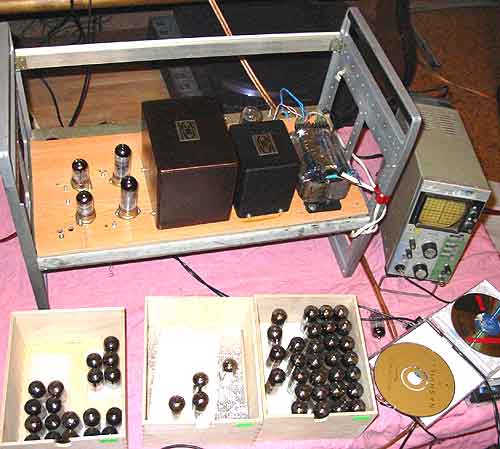

Собственно компоненты размещены на "плате" из ламинированных "паркетных" дощечек. Так что перебросить прототип на шасси и обратно - времени не занимает. Следующий шаг - железо и фильтр питания размещаем на одной дощечке (постоянной), а собственно усилитель - на другой (переменной).



Добавил:  Павел (Admin)
Автор:
