   Простой индикатор уровня сигнала
    Главная -> Статьи -> Измерительная техника -> Простой индикатор уровня сигнала


<< Назад в раздел   Распечатать Дата добавления: 2008-05-15 | Просмотров: 8149

Самая простая схема из всех, что я видел.

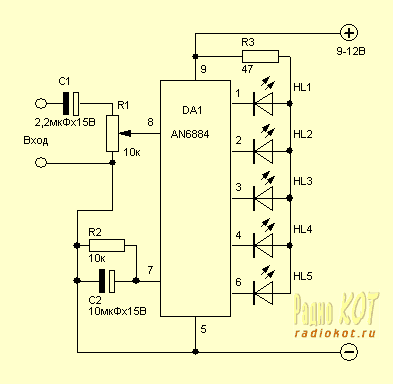

Схема

Схема работает в широчайшем диапазоне напряжений питания - от 3 до 18 вольт. Единственное, что при этом надо учитывать - сопротивление резистора R3. А резистором R1, как можно догадаться подстраивается уровень входного сигнала.

А вот тут можно скачать файлик с чертежом платы для этого хозяйства. Плата рассчитана на два канала сразу. Вид со стороны деталей - можно сразу печатать и под утюг.

Источник: www.radiokot.ru
