   ВЧ мост - панорамный КСВ-метр
    Главная -> Статьи -> Измерительная техника -> ВЧ мост - панорамный КСВ-метр


<< Назад в раздел   Распечатать Дата добавления: 2008-04-20 | Просмотров: 9140

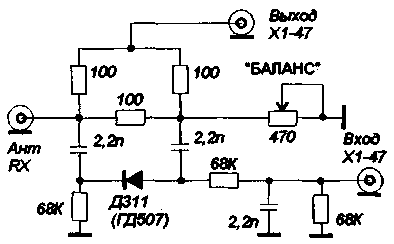

Высокочастотный мост, изображенный на рис.1, собирается по классической схеме и каких-либо особенностей не имеет. При подключении к нему генератора стандартных сигналов (ГСС) и "0"-индикатора получается обычный "АНТЕННОСКОП", весьма полезный в радиолюбительской практике прибор. Но, если к ВЧ-мосту подключить измеритель амплитудно-частотных характеристик (АЧХ), например, Х1-47 или ему подобный - восторг любителей возиться с согласованием антенн гарантирован.

ВЧ мост-панорамный КСВ метр


Добавил:  Павел (Admin)
Автор:  Неизвестно
