Игорь Алексеев-aigor.


Долго я шёл к этой схеме. Вроде ничего сложного, на первый взгляд. Многие просто удивится…ну... Палыч… дошёл . После монстров и многокилограммовых... докатился.
Ха..зайди, послушай..и поймёшь.
Мои уши, Моя Акустика, Моя комната. Для себя, родимого, делалось.
Идея-создание однокаскадного, однолампового усилителя.
В процессе были отслушаны 6Э5П, 6Э5П И, 6Ж22П,6Ж23П,6П15П,6П9,6Ж43П.
6С45П не рассматриваю, так как, для моих ушей она совершенно непригодна.
Различные варианты смещения( батарейки, аккумы, LMки),
одно и двухполупериодные выпрямители.
Фасты, ультрафасты, кенотроны, демпферы, селены.
Накал 6Ж43П застабилизирован!!!!
В триодном, и пентодном  варианте.
И вот что получилось. Простенько, НО, со вкусом(с).

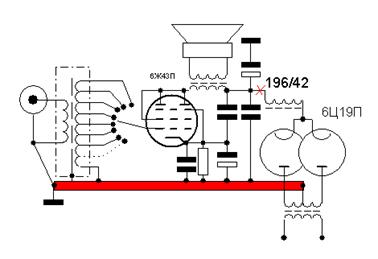

 ………………Сначала был триод……


Всё хорошо, НО. Для моей Акустики не хватает чуть-чуть усиления.
Потом пентод

Главный узел, как всегда-Трансформатор.

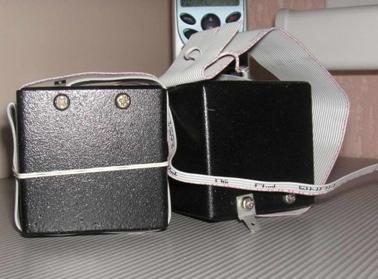

Входной трансформатор-аттенюатор *от Воробьёва*.
Размер 50х50х50. Частота пропускания на любом отводе(25 штук) 3..100000Гц.

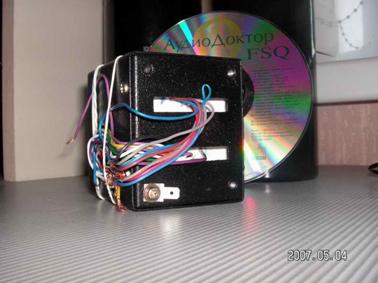

выходной *от Воробьёва*,
размер 65х65х50(мм), 30Гн

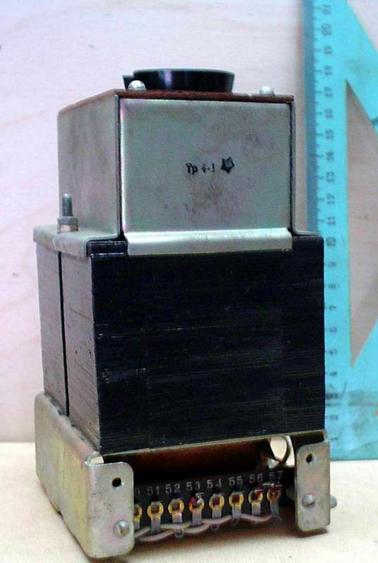

Силовик от р/приёмника *Волна*.

Дроссель.

Блок питания одного канала

Общий вид

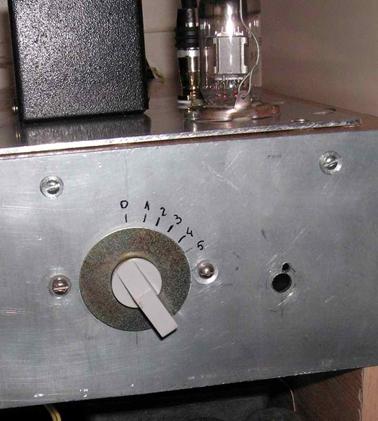

Прошу обратить внимание на ручку переключателя громкости .
До максимума( 0 ), ещё10 щелчков .

На данный момент это мой самый лучший звук
Провода без направлений, от Хрюна и Воробьёва.

Припой-тот, что в магазине, якобы 3% серебра.
Флюс-Радиофлюс от Воробьёва(замечательная весчь….большое спасибо Александру!!!!)

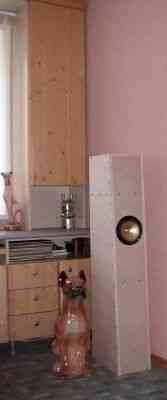

Ну, и в завершении, моя Акустика. На 5ГДШ, тоже с пропиткой Воробьёва.




ЗЫ. Это только начало, послушал одноламповый однокаскадный, нравится. Теперь буду наращивать *мускулы*. Схема станет как у Воробьёва, что на сайте АМЛ.
Стаб в анод, напряжение поднять до 250.
Работаю дальше...
