   Триодный QRPP
    Главная -> Статьи -> Ламповые усилители низкой частоты -> Триодный QRPP


<< Назад в раздел   Распечатать Дата добавления: 2008-03-29 | Просмотров: 16324


Как-то в дождливый день я сидел без дела. Тут пришла мысль собрать маленький усилитель на триодах (на чистых триодах, а не на пентодах в триоде). Выбор пал на маленькие, известные своими звуковыми качествами лампочки – 6Н1П. Это конечно не ГМ-70 и не 300B, поэтому с мощностью в 0.7 ватт пришлось смириться, тем более, эти лампы есть у каждого (старые телевизоры, радиолы и т.д.). Первая мысль – соединить два триода параллельно, т.е. использовать по баллону на канал. Ra получилось порядка 6 кОм.
Что ж, делать, так делать. Я взял ТВЗ-1-9 и перемотал его более тонким проводом на ток около 20 мА и Ra = 8 кОм. Далее решил и в драйвер поставить одну 6Н1П на два  канала.
С блоком питания было хуже. Надо было, чтобы он был ламповый, миниатюрный и обеспечивал ток до 60 мА (оба канала). Тут выбор пал на всем известную 6Х2П. Фон удалось победить, «подняв» накал относительно земли. В дросселе нужда отпала, потому что фона нет и монтаж без него меньше.

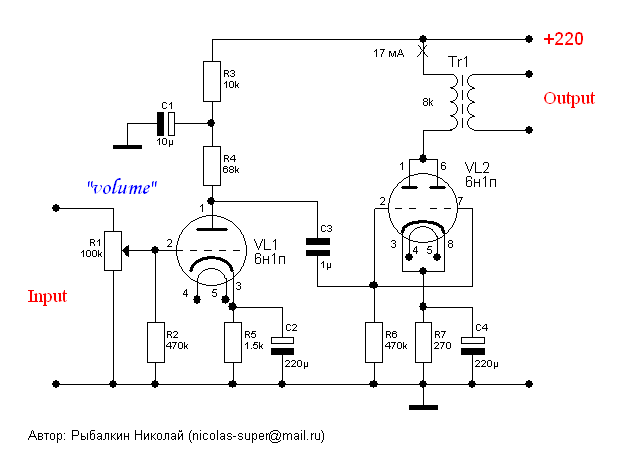

Схема усилителя (один канал):

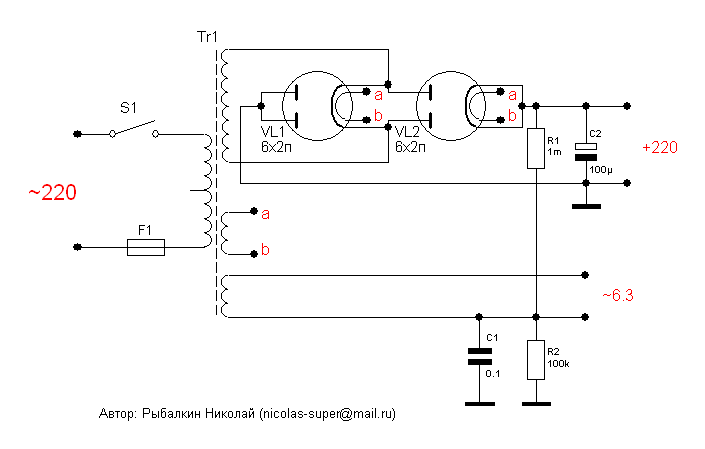

Схема блока питания:

Конденсаторы С2 (унч) и С4 (унч) – Jamicon; С1 (унч) и С2 (бп) – отечественные К50-3; С3 - МБМ
Трансформатор питания от радиолы (самая большая деталь в усилителе) с одной обмоткой 200 вольт и двумя по 6.3 вольта.
Правильно собранный усилитель в налаживании не нуждается и начинает работать сразу.
Всем, кто его слушал, звучание понравилось.
Вот и всё, а если что-то непонятно, обращайтесь. Всегда рад помочь.


Добавил:  Павел (Admin)
Автор:  Рыбалкин Николай (Nico)
