   Усилитель SE EF860 + EC360
    Главная -> Статьи -> Ламповые усилители низкой частоты -> Усилитель SE EF860 + EC360


<< Назад в раздел   Распечатать Дата добавления: 2008-03-28 | Просмотров: 11280


Обладая низким сопротивлением, лампа ЕС 360 практически не попадается в сетях Инета.

Хочу восполнить этот пробел. Лампа низковольтная, поэтому, чтобы не городить отдельное питание на драйвер, первую лампу поставил EF 860. Обе лампы RFT. Выходной трансформатор использовал от старых морских командно переговорных устройств МКТУ. Первичка 1000 витков, вторичка 90.

В первичке четыре секции, во вторичке 2. Сетевой трансформатор от военного радиоприёмника Р 250.

Можно использовать ТС 180, с одного транса питать два раздельных канала, для экстрима один ТС180 с кенотроном. Кому какой вариант приемлемее. Трансформатор смещения тоже от МКТУ. При входе 0,5 вольта, на синусе, выходная мощность 2,5 ватта.

Частота практически линейна от 30 до 16000Гц( на синусе).

Я сознательно не привожу схему блока питания. И не рисую обвязки, которая в меньшей степени влияет на звук, как- то плёночные шунтирующие конденсаторы, или марки резисторов. Каждый сам вправе выбирать то, что у него есть в “загашнике”.

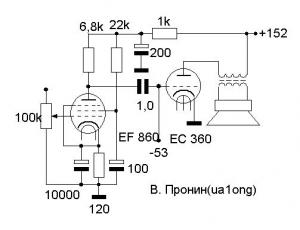

Схема

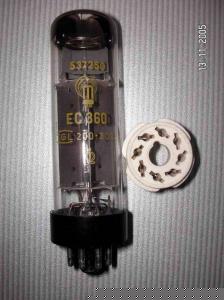

Фото 1 Лампа ЕС 360

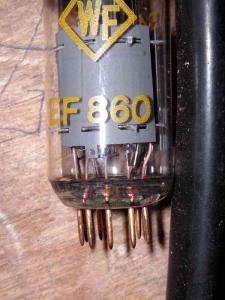

Фото 2 Лампа EF 860

Фото 3 Монтаж

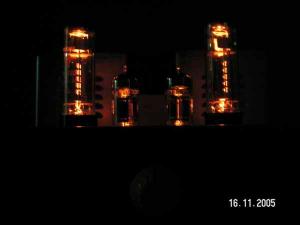

Фото 4 Красивые накалы

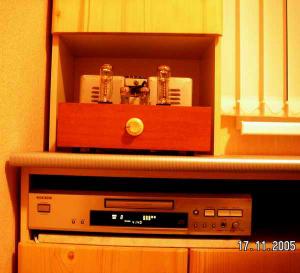

Фото 5 Усилитель на месте.


Добавил:  Павел (Admin)
Автор:  Владимир Пронин (ua1ong ©)
