   Eagle - антенна
    Главная -> Статьи -> Антенны -> Eagle - антенна


<< Назад в раздел   Распечатать Дата добавления: 2008-02-19 | Просмотров: 7429



Антенна представляет собой двухдиапазонную вертикальную антенну на частоты 260-390 мГц. Она получила свое название благодаря некоторому сходству ее силуэта с силуэтом летящего горного орла.

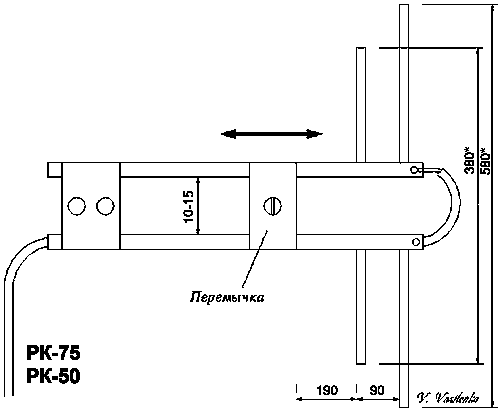

Eagle - антенна - полуволновой вибратор на два диапазона, перемычкой регулируется согласование под кабель 50 или 75 Ом.


Конструкция проста и делается из подручных материалов. Самые ответственные части, такие как место крепления вибраторов, необходимо защитить от попадания влаги.

Настройка заключается в постепенном укорочении вибраторов до нужной частоты. Для настройки автор использовал измеритель АЧХ Х-1-50.


Добавил:  Павел (Admin)
Автор:  Василий Василенко, Якутск
