   ЗАЩИТА ВХОДНЫХ ЦЕПЕЙ РАДИОПРИЕМНИКОВ
    Главная -> Статьи -> Радиоприемники -> ЗАЩИТА ВХОДНЫХ ЦЕПЕЙ РАДИОПРИЕМНИКОВ


<< Назад в раздел   Распечатать Дата добавления: 2008-02-18 | Просмотров: 6314

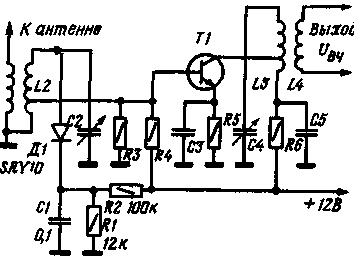

При работе транзисторного радиоприемника на частотах, вблизи которых работают мощные радиостанции, возникает опасность выхода из строя первого транзистора из-за высоких напряжений, наводимых в антенне. При использовании распространенного способа защиты двумя диодами, включенными встречно-параллельно, при большом сигнале, превышающем уровень 0.7 В, появляются комбинационные помехи. Этого можно избежать. если воспользоваться схемой, приведенной на рисунке.

Защитная цепочка состоит из диода Д1. конденсатора С1 и резисторов R1 и R2. С делителя R1R2 на диод Д1 подается небольшое напряжение, закрывающее его. При перегрузке диод открывается и входной контур оказывается зашунтирован конденсатором С1, что значительно снижает напряжение сигнала, подаваемого на базу или затвор транзистора. Уровень срабатывания зашиты в этом устройстве превышает 0,7 В. Его можно изменять, подбирая сопротивления резисторов R1 и R2.


Вместо диода SAY10 можно использовать кремниевые импульсные диоды.


Добавил:  Павел (Admin)
Автор:  "Das elektron" (Австрия), 1975, N 12
