   ЕН - АНТЕННА на хулиганские диапазоны
    Главная -> Статьи -> Антенны -> ЕН - АНТЕННА на хулиганские диапазоны


<< Назад в раздел   Распечатать Дата добавления: 2008-01-31 | Просмотров: 17766


антенна STAR  на хулиганские диапазоны

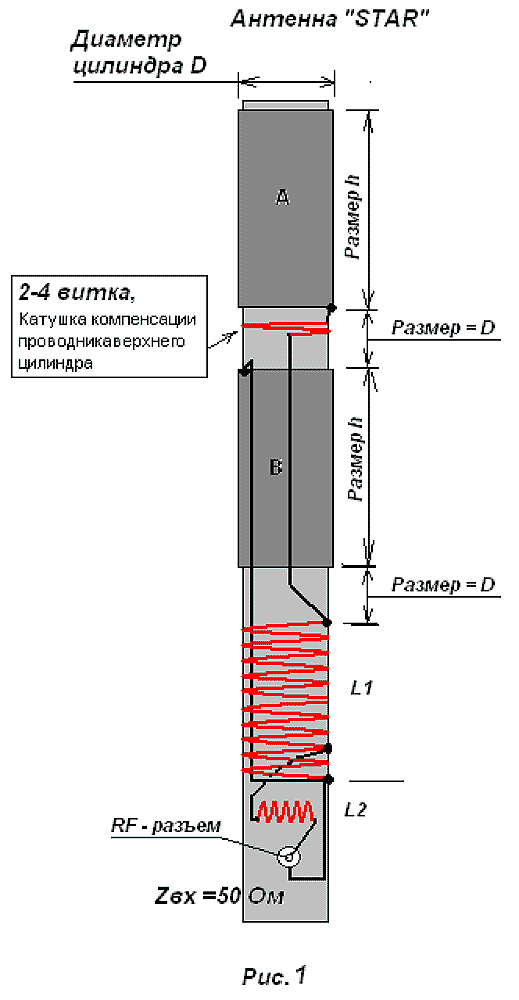

И так, я уже сообщал, что самая популярная антенна из представленных, это ЕН-антенна "Star", ее схема изображена на рис.1
Антенны изготавливаются как правило на пластмассовых трубах, которые приобретают в строительных магазинах, они серого или белого цвета. Применяются для каналов вентиляции и слива. Вибраторы изготавливаются из немагнитного материала медь, алюминий. Я брал ленту алюминия от комплектации "Теплый пол" фольга там работает в качестве отражателя тепла. Можно использовать алюминиевые трубы вентиляции (гофра).
Проведем расчеты по ссылке: www.ehant.qrz.ru/ehantenna.xls

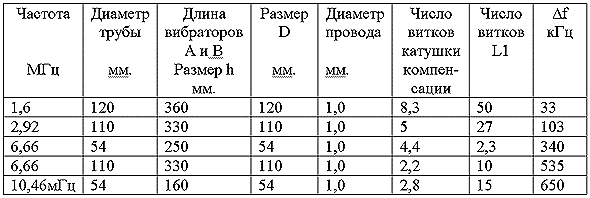

И сведем все в таблицу.
расчет ен-антенны
Отвод от катушки L1 и количество витков катушки L2 подбирается в процессе настройки.
Внимание, настройку антенны без индикатора поля не настраивают. Соблюдайте меры предосторожноти.
Прошу обратить внимание, что антенна, имеющая более толстый вибратор (на частоту 6,66МГц) имеет больше полосу пропускания delta*f.
Успехов в настройке антенны.


Добавил:  Павел (Admin)
Автор:  Вектор, Ор. Максим
