Установка и подключение электро-счетчика не вызывает затруднений. Щиток со счетчиком надо установить на четырех роликах (по углам щитка) в комнате, в близи того места, откуда проходит электропроводка от общего квартирного счетчика. Присоединять электросчетчик нужно по приводимой ниже схеме (рис.1).

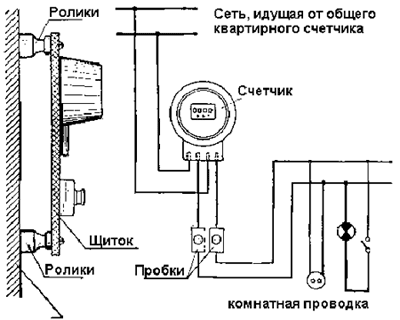

Схема подключения электросчетчика

Проверка счетчика.


Учет электроэнергии, потребляемой всеми приборами и лампами, имеющимися в квартире, производится электросчетчиками. По их показаниям и вычисляется оплата за пользование электроэнергией.
Если возникнут сомнения в правильности показаний счетчика, его можно легко проверить.

 Для этого надо, прежде всего отключить от сети все имеющиеся в квартире лампы, приборы, радиоприемники и убедиться в том, что диск счетчика, который виден в смотровом окне, не вращается. Если диск продолжает  вращаться, то это означает, что где-то остался не выключенный прибор.
Его надо выключить, иначе счетчик не проверишь.

 Счетчики бывают различные. Одни из них учитывают расход электроэнергии в киловатт-часах (квт-ч), другие — в гектоватт-часах (гвт-ч). На щитке каждого счетчика указано, сколько оборотов диска соответствует расходу одного киловатт-часа и гектоватт-часа электроэнергии.

Например, на щитке счетчика может быть написано: «1 гвт-ч=300 оборотам диска» или «I квт-ч = 5 000 оборотов диска».

Для проверки счетчика надо знать, какому количеству энергии соответствует один оборот диска. Эта величина обозначается Ссч. Очевидно, что если на счетчике указано. 1 квт-ч = 5 000 оборотов диска, то его Ссч  =1 / 5000 кв-ч.

Если же на счетчике указано, что 1 гвт-ч=300 оборотам диска, то  у этого счетчика   Ссч  = 1 / 300 гвт-ч.

 При проверке такого счетчика величину Ссч надо выразить в киловатт-часах. Так как 1 квт-ч=10 гвт-ч,то Ссч= 1 : 3000 квт-ч. Выяснив все эти данные, можно приступить к проверке счетчика.
Лучше всего для проверки воспользоваться электрическими лампочками. Надо включить одну или две лампы общей мощностью 75—100 ватт (вт) и в течение 5 минут (5 : 0,6— часа ) подсчитать число оборотов диска по краснойчерте.

Расход энергии лампами определяется по формуле А1= 5 : 60 x Р
где А1—фактический расход электроэнергии в киловатт-часах; Р — мощность включенных ламп в киловаттах (квт}.

Обычно мощность ламп указывается на их цоколях в ваттах, поэтому ее надо перевести в киловатты, исходя из того, что 1 квт =1000 вт.
Например,75 вт = 0,075 квт, 25 вт = 0,025 квт.

Расход энергии, показанный счетчиком, определяется так:
А2 = Ссч x N.
где А2,— расход электроэнергии в киловатт-часах; Ссч— расход электроэнергии в киловатт-часах за время одного оборота
диска счетчика;
N — число оборотов диска за 5 минут.

Если А1 = А2, то счетчик работает правильно. Однако у бытовых счетчиков допустима погрешность, не превышающая 4%. Если разница между вычисленными значениями А1 и А2
больше 4%, то показания счетчика можно считать неправильными.

Пример.

В сеть включены две лампы мощностью 55 и 75 вт. Диск счетчика при контрольном замере сделалза 5 минут 60 оборотов. На щитке счетчика указано, что 1 гвт-ч = 558 оборотам диска, т. е. Ссч= 1 : 558 гвт-ч, или 1 : 5580 квт-ч.Определим  фактический расход электроэнергии, израсходованной на
горение ламп.

Мощность ламп равна: 55 вт +75 вт = 130 вт = 0,13 квт. В течение5 минут эти две лампы должны потребить электроэнергии:
А1= 5 : 60 x 0,13 = 0,01 квт-ч.

Расход энергии, показанный зато же время счетчиком.
А2 =  1 : 5800 x 60= 0,01 квт-ч.
А1 = А2.

Следовательно, счетчик показывает правильно.

Установка контрольного счетчика.

Для учета расхода электроэнергии в каждой квартире  устанавливается только один счетчик, находящийся под контролем Энергосбыта. Однако в тех случаях, когда в квартире проживает несколько жильцов и каждый из них пользуется различными бытовыми электроприборами, расчет за  пользование электроэнергией вызывает иногда затруднения. Поэтому многие жильцы устанавливают в своих комнатах так называемые контрольные счетчики. Такие счетчики не контролируются организациями Энергосбыта, но служат для учета электроэнергии, расходуемой отдельными жильцами, и  обеспечивают правильный расчет между ними. Контрольные счетчики продаются в торговой сети как отдельно, так и  смонтированными на щитке вместе с пробочными предохранителями. Счетчики рассчитаны на определенное напряжение (127 или 220 в) и на определенную силу электрического тока (5 или 10 А). При наличии бытовых электроприборов следует приобретать счетчик на 10 А и на то  напряжение, которое имеется в квартире.
