   Переносной импульсный электросварочный аппарат
    Главная -> Статьи -> Бытовая электроника -> Переносной импульсный электросварочный аппарат


<< Назад в раздел   Распечатать Дата добавления: 2007-12-02 | Просмотров: 10228


  Данный электросварочный аппарат с выносным сварочным пистолетом предназначен для сваривания листовой нержавеющей стали толщиной 0,08-0,15 мм к массивным стальным деталям, а также для соединения сваркой стальной проволоки диаметром до 0,3 мм.

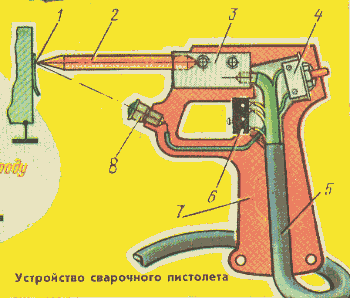

Конструкция сварочного пистолета

Рисунок 1


Описание работы

  Аппарат работает следующим образом. При замыкании контактов выключателя SA1 см. рис.2 напряжение питания 220 в поступает на первичную обмотку трансформатора TV1. Конденсатор С1, подключенный через замкнутые контакты переключателя SA3 к выпрямительному мосту Д5-Д8, заряжается. Первичная обмотка трансформатора TV2 обесточена, так как тринистор VS1 закрыт.

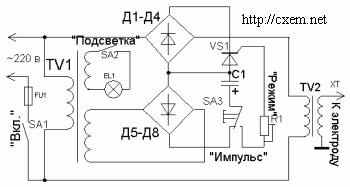

Схема сварочного аппарата

Рисунок 2

  При нажатии на кнопку переключателя SA3 заряженный конденсатор С1 подключается к управляющему электроду тринистора через переменный резистор R1. Разрядный ток конденсатора открывает тринистор, и напряжение сети поступает на первичную обмотку сварочного трансформатора TV2. Если вторичная обмотка сварочного трансформатора соединена со свариваемыми деталями, то в ней возникает мощный импульс тока, который вызывает сильный разогрев металла в точке касания сварочного электрода. Длительность импульса тока зависит от параметров времязадающей цепи R1C1. При номиналов элементов этой цепи, максимальная длительность импульса ( без учета внутреннего сопротивления тринистора) примерно равна:

iи =R1C1 =100× 1000× 10-6=0,1 с

  За это время ток во вторичной обмотке может достигать 300...250 А. Этого вполне достаточно для прочного приваривания к массивным конструкциям деталей из фольги толщиной до 0,15 мм, например из легированной стали 1Х18Н10Т.

  Оптимальный режим сварки устанавливается подстроечным резистором R1.


Конструкция

  Конструктивно сварочный аппарат состоит из двух частей: силового блока и сварочного пистолета, которые соединяются между собой гибким многожильным кабелем. На шасси силового блока размещены почти все элементы устройства.
 Устройство сварочного пистолета показано на рисунке 1 Корпус 7 пистолета изготовлен в виде двух одинаковых по форме частей, выфрезированных из листового текстолита толщиной 12 мм. В корпусе смонтированы держатель 3 сварочного электрода 2, лампа подсветки 8 с кнопочным выключателем 4 "Подсветка", микропереключатель 6 "Импульс". Соединительным кабелем 5 служит гибкий двадцатичетырехпроводный кабель в резиновой изоляции наружным диаметром 11 мм и сечением каждого провода 0,75 мм. Пять проводов кабеля использованы для подключения микропереключателя и лампы подсветки, а остальные девятнадцать запаяны непосредственно в держатель 3 электрода. Держатель изготавливается из медного бруска прямоугольного или квадратного сечения. Электродом служит медный пруток диаметром 8 мм. Электрод должен быть надежно закреплен в держателе. Вместе с этим должна быть предусмотрена возможность смены электрода. Для припаивания фольги жало электрода затачивают конусом, переходящим в сферу диаметром 1...1,5 мм. Для приваривания фольги применяют электрод с плоским рабочим торцем.

  Возможности аппарата можно значительно расширить. Если использовать омедненный графитовый электрод диаметром 6...8 мм, можно сваривать медные лужёные проводники диаметром до 0,3 мм. Очень хорошо такие проводники привариваются к любым лужёным и посеребреным деталям, а также к медной не лужёной фольге.


Детали

  Трансформатор TV1 может быть любым, обеспечивающий на вторичных обмотках напряжение 8...10 в (для заряда конденсатора) и 3...6 в (для питания лампы подсветки).

  Трансформатор TV2 набирают из пластин Ш40, толщина набора 70 мм. Первичная обмотка содержит 300 витков провода ПЭВ-2, 08. Вторичная обмотка этого трансформатора состоит из 10 витков изолированного провода или шины сечением не менее 20 мм. Такого же сечения изготавливают "заземляющий" соединительный проводник вторичной обмотки. Его длина должна быть не более 2...2,5 м. Между первичной и вторичной обмотками трансформатора, необходимо в качестве изоляции, уложить несколько слоёв лакоткани.

Д1-Д4

Д232А

Д5-Д8

Д226Б

VS1

ПТЛ-50

С1

1000мкФ-25 В

R1

100 Ом


Эксплуатация

  Правильно собранный аппарат начинает работу сразу, без какого-либо налаживания. Качество сварки зависит от выбранного сварного тока, который устанавливается подстроечным резистором R1 "режим".

Внимание!
Соблюдайте меры предосторожности с данным электроприбором.


Добавил:  Павел (Admin)
Автор:  Неизвестно
