   Схема питания низковольтных ламп дневного света
    Главная -> Статьи -> Бытовая электроника -> Схема питания низковольтных ламп дневного света


<< Назад в раздел   Распечатать Дата добавления: 2007-12-02 | Просмотров: 11227


Схема питания низковольтных ламп дневного света. Схема питания лампы дневного света ЛБ4.

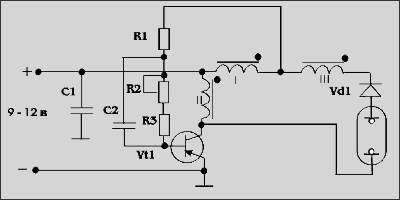

  Представленная на рисунке схема позволяет подключать к себе любые низковольтные лампы дневного света мощностью от 4 до14 вт такие как: ЛБ4-2, ЛБ4-7, ЛБ6-2, ЛБ6-7, ЛБ8-1, ЛЕЦ8, ЛБЕ10, ЛБ18-1, TL4W/33, TL6W/33, TL6W/54, TL8W/33, TL8W/840.

Конструкция и детали

R1

10 кОм, 0,25 Вт

R2 Настройка яркости свечения лампы.

470 Ом, СП-...

R3

2,2 кОм, 0,25 Вт

C1

10мкФ-15в

C2

0,33 мкФ

VT1 Устанавливается на радиатор 25 см кв.

КТ805АМ, КТ841А, КТ842А, КТ847А,  и др.

VD1

КД411АМ

Трансформатор

  Первой мотается II, потом слой изоляции, затем мотается I, слой изоляции, мотается III.

Мощность лампы,
Вт

Uпит = 6 В

Uпит = 12 В

Магнито
провод

I
ПЭВ 0,2 мм

II
ПЭВ 0,4 мм

III
ПЭВТЛ-2 0.15. ..0,2 мм

I
ПЭВ 0,2 мм

II
ПЭВ 0,4 мм

III
ПЭВТЛ-2 0.15. ..0,2 мм

4

6

12

80

6

22

60

Б26, Б30
М2000НМ

6

7

12

100

6

22

80

10 -14

8

12

120

6

22

110

Ш7х7, М4000
