   Однотактник на ГУ-29 на трансформаторах Прибоя
    Главная -> Статьи -> Ламповые усилители низкой частоты -> Однотактник на ГУ-29 на трансформаторах Прибоя


<< Назад в раздел   Распечатать Дата добавления: 2007-09-29 | Просмотров: 19468


Собрал опытный образец на базе трансов ПРИБОЯ. ВАХи в триодном включении прислал Ю.Макаров.

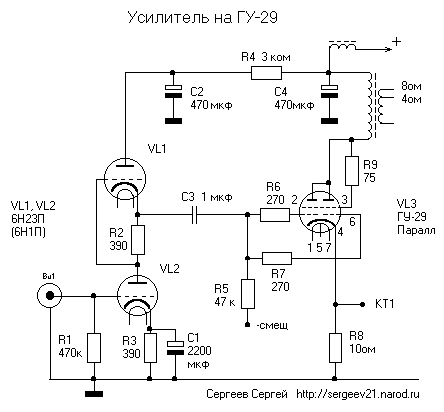

Схема усилителя
Схема усилителя.

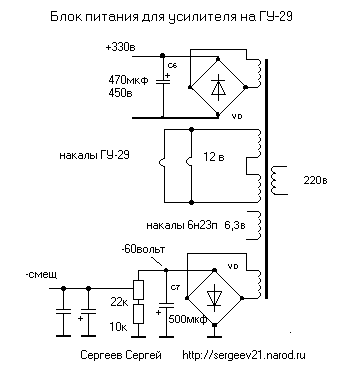

Схема блока питания
Схема блока питания.

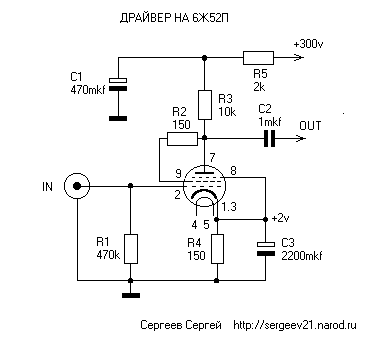

Схема нового драйвера на 6ж52р
Схема нового драйвера на 6ж52р.

По характеристикам получается Ri около 1ком для одного триода. При параллельном- 500 ом. При анодном - 300 вольт.

Крепкая лампа. При 60 ваттах на анодах стоит как вкопанная, только аноды покраснели. Гонял около получаса. При 40 ваттах - все нормально. Драйвер следует проверить и возможно заменить лампы. Точку пока не ставлю. Но схема оконечника вряд ли изменится. Попробую разное напряжение питания. Погонял некоторое время с напряжением 420 вольт. Ничего не взорвалось. Ток не плывет.

Итак, переходим к измерениям. Немного о выходных трансах ПРИБОЯ. Железо в них используется не на 100%. То есть остается много свободного места для обмотки. Они намотаны довольно тонким проводом и имеют значительное активное сопротивление. В идеале их нужно перематывать. На обмотке рассчитанной, на подключение 4 омной нагрузки при использовании любых ламп значительный завал по ВЧ, начиная от 10кгц (-1дб) до -3 дб на 18-20 кгц., хотя на 8 омном выходе спад начинается значительно позже. От 20-30 кгц на уровне -1 дб. Сопротивление всей первичной обмотки-82 ома. Вторичной на 4 ома- 0,8 ом. Вторичной на 8 ом- 1ом. Rа1-выход на 4 омную нагрузку=4230ом. Rа2-выход на 8 омную нагрузку=2748ом.

Для тех, у кого нет возможности перемотать или приобрести другие трансы, привожу параметры с непеределанными от ПРИБОЯ. Зазор 0,25мм. Измерения проводил в трех режимах выходных ламп. На входе SRPP на 6н1п. Приборы: генератор Г3-102, милливольтметр В3-38, осциллограф. Выходные напряжения- до ограничения сигнала.

1 ВАРИАНТ. Ua=225вольт. Iа=0,18а Uсм=-12в Uвх=0,4в При Rа1. Диапазон частот по уровню-1дб- 16-10 000гц. По уровню -3дб- до19 000гц. Низ не позволяет измерить генератор. Uвых=3,2вольта. Uхх=4вольта. Мощность 1,3 ватта. Вых сопротивление=2ома. При Rа2. .Диапазон частот по уровню-1дб- 16-21 000гц. По уровню -3дб- до40 000гц. Низ не позволяет измерить генератор. Uвых=4,2вольта. Uхх=5,8вольта. Мощность 2,2 ватта. Вых сопротивление=3,04ома.
2 ВАРИАНТ. Ua=330вольт. Iа=0,12а Uсм=-25в Uвх=0,9в При Rа1.Диапазон частот по уровню-1дб- 17-11 000гц. По уровню -3дб- до20 000гц. Низ не позволяет измерить генератор. Uвых=6вольт. Uхх=7,6вольта. Мощность 4,5 ватта. Вых сопротивление=2,2ома. При Rа2. .Диапазон частот по уровню-1дб- 17-38 000гц. По уровню -3дб- до56 000гц. Низ не позволяет измерить генератор. Uвых=7,6вольта. Uхх=11вольта. Мощность 7,2 ватта. Вых сопротивление=3,57ома.
3 ВАРИАНТ.Ua=420вольт. Iа=0,095а Uсм=-35в Uвх=1,76в. При Rа1.Диапазон частот по уровню-1дб- 26-9 000гц. По уровню -3дб- 17-21 000гц. Uвых=8,4вольт. Uхх=11вольта. Мощность 8,4 ватта. Вых сопротивление=2,5ома. При Rа2. .Диапазон частот по уровню-1дб- 27-21 000гц. По уровню -3дб- 18-29 000гц. Низ не позволяет измерить генератор. Uвых=10вольт. Uхх=15вольт. Мощность 12,5 ватта. Вых сопротивление=5ом.

Драйвер на 6ж52п в триодном включении имеет большее усиление, больший ток. Коэффициент усиления-48. Исходя из этих замеров, каждый радиолюбитель сможет выбрать тот режим , который ему больше нравится. но трансы желательно перемотать или домотать первичку последовательно и вторичку параллельно. Есть еще вариант двухтактника. Трансы ПРИБОЯ пожалуй лучше подойдут.
