   Компенсация фона переменного тока
    Главная -> Статьи -> Ламповые усилители низкой частоты -> Компенсация фона переменного тока


<< Назад в раздел   Распечатать Дата добавления: 2007-09-29 | Просмотров: 9482


Описание немецкого патента - схемы выходного каскада усиления НЧ, в котором можно значительно снизить фон переменного тока.

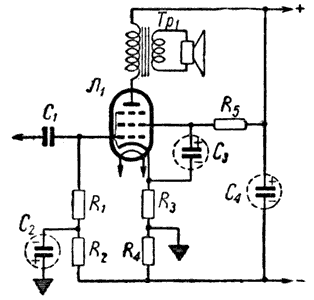

В этом каскаде катод лампы через сопротивление R3 величиной в несколько Ом соединяется с землей, а конденсатор С3 используемый для фильтрации выпрямленного напряжения, своим минусовым выводом подключается непосредственно к катоду лампы.

Так как напряжение фона на сопротивлениях R3 и R4 противоположны по фазе, то суммарное напряжение фона на управляющей сетке будет меньше, чем в обычном каскаде, и общий уровень фона на выходе каскада также снизится.


Добавил:  Павел (Admin)
Автор:  "Radio och Television" (Швеция). №11/1956 год
