   Ультралинейный усилитель 6Н2П, 6П14П Рвых=12 Ватт
    Главная -> Статьи -> Ламповые усилители низкой частоты -> Ультралинейный усилитель 6Н2П, 6П14П Рвых=12 Ватт
<< Назад в раздел   Распечатать   Рекомендовать Дата добавления: 2007-09-24 | Просмотров: 81487

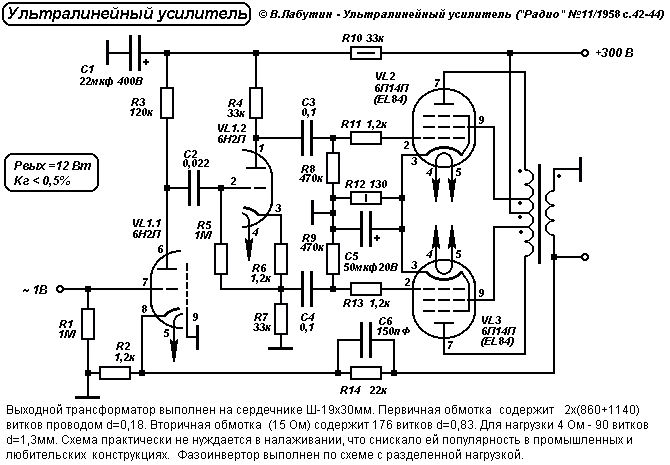

Принципиальная схема


Добавил:  Павел (Admin)
Автор:  В. Лабутин
