Тонкомпенсированный регулятор громкости, с регулировкой глубины коррекции на резисторе с одним отводом

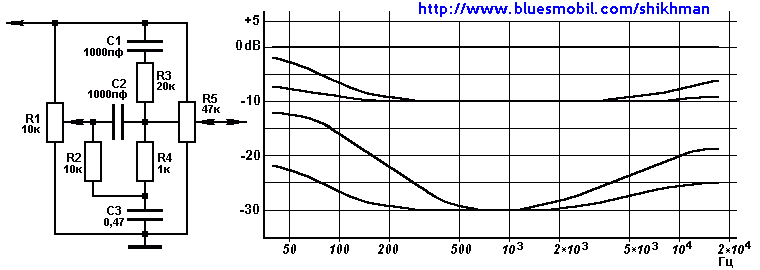

Схема разработанного автором простого ТРГ с регулируемой коррекцией на основе резистора с отводом приведена на рис.6. Регулировка глубины коррекции одновременно по низшим и высшим звуковым частотам производится переменным резистором R1. Если регулировка в области высших частот не требуется, можно исключить конденсатор C2, а сопротивление резистора R3 уменьшить до 10 кОм. Недостаток такого ТРГ (как, впрочем, и всех схем с цепями первого порядка) - недостаточная коррекция низших частот при самой малой громкости. Как уже отмечалось, добавлением корректирующей цепи, аналогично показанной на рис.3, степень подъема АЧХ на низших частотах можно увеличить. Используя предложенный принцип, несложно ввести регулятор тонкомпенсации в звуковоспроизводящую аппаратуру промышленного изготовления.

Схема

рис.6

Литература
  1. Иванов А. Тонкомпенсированный регулятор громкости - Радио №12/1993 с.21
  2. Зуев П. Регулятор громкости с распределенной частотной коррекцией - Радио №8/1986 с.49-51
  3. Давыдов М. Акустические системы радиовещательных приемников - Радио №4/1956 с.52-54
  4. Боздех Й. Конструирование дополнительных устройств к магнитофонам (1977, пер. с чешского) - М. Энергоиздат, 1981. с.174,188.
