   Тонкомпенсированный регулятор громкости с глубокой коррекцией
    Главная -> Статьи -> Регуляторы громкости, тембра, эквалайзеры -> Тонкомпенсированный регулятор громкости с глубокой коррекцией


<< Назад в раздел   Распечатать Дата добавления: 2007-10-10 | Просмотров: 9302

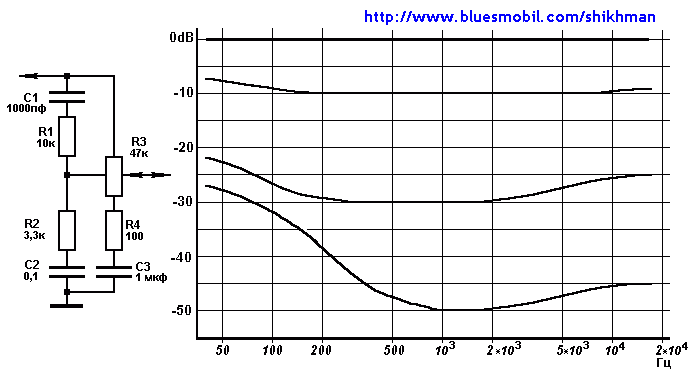

Недостаточная степень подъема АЧХ на низших частотах у регуляторов, о которых шла речь, объясняется применением корректирующих цепей первого порядка. В ТРГ, показанном на рисунке ниже, глубина коррекции при малой громкости увеличена за счет введения цепи R4C3, образующей совместно с участком переменного резистора от движка до отвода второй частотно-зависимый делитель. Применение двухступенчатой коррекции позволяет довести подъем АЧХ при минимальной громкости до 20...26 дБ на частоте 50Гц. Оборотная сторона этого достоинства - сужение диапазона регулирования громкости до 45-50 дБ, что, впрочем, в большинстве случаев оказывается вполне достаточным.

Схема

Литература
  1. Иванов А. Тонкомпенсированный регулятор громкости - Радио №12/1993 с.21
  2. Зуев П. Регулятор громкости с распределенной частотной коррекцией - Радио №8/1986 с.49-51
  3. Давыдов М. Акустические системы радиовещательных приемников - Радио №4/1956 с.52-54
  4. Боздех Й. Конструирование дополнительных устройств к магнитофонам (1977, пер. с чешского) - М. Энергоиздат, 1981. с.174,188.


Добавил:  Павел (Admin)
Автор:  Неизвестно
