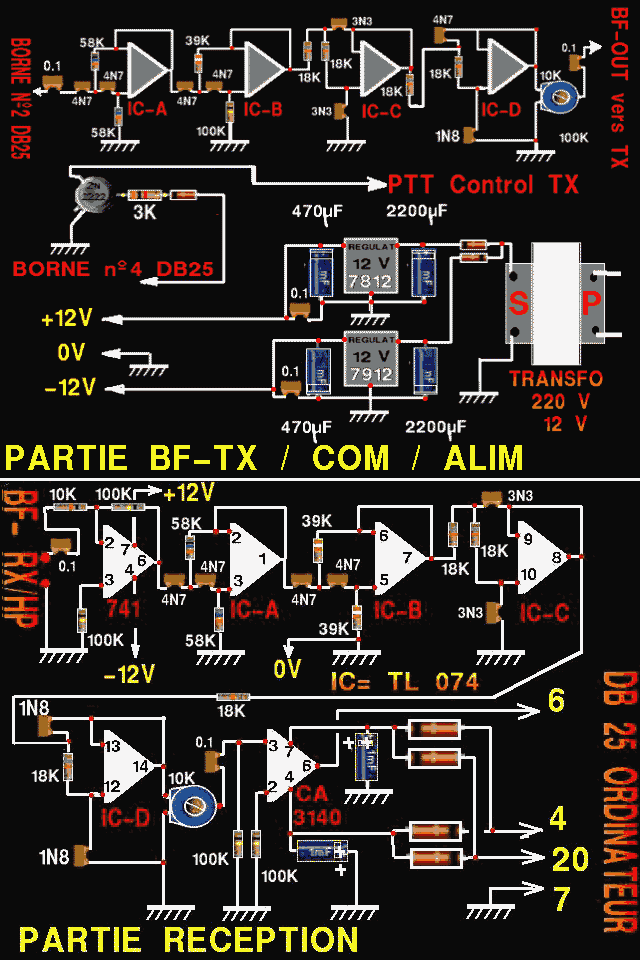

   Два варианта модема, Hamcomm и Hamcomm+
    Главная -> Статьи -> Радиомодемы -> Два варианта модема, Hamcomm и Hamcomm+


<< Назад в раздел   Распечатать Дата добавления: 2011-11-18 | Просмотров: 4452

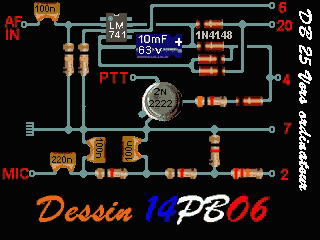

Микросхема: LM741
Электролит: 10mf x 63в
Конденсаторы: 3 x 100nf, 1 x 220nf
Диоды: 5 x 1N4148
Транзистор: 2N2222
Резисторы: 2 x 100k, 1 x 22k, 1 x 3k, 3 x 1k

Оригинал схемы взят с krasnodar.online.ru/hamradio.



Добавил:  Павел (Admin)
Автор:  Неизвестно
