Конструкция радио жучка на 433.97 МГц
Конструкция у меня получилась достаточно миниатюрной (см. на фото) и запустилась сразу. Радиус действия в прямой видимости на радио станцию DJ-1 400-450 метров с родной антенной.
Замены:
Qz - ПАВ на 433.95
Транзисторы ВЧ BFR93 можно отечественные КТ3101.
Транзисторы ЗЧ КТ3130 или любые импортные.
CD - КВ109а (белая точка)
L1, L2 на оправке d=1.5мм ПЭВ-1 0.45 4витка.
Антенна 17 см мягкого монтажного провода.
Iпотр при 3V=12мА при 4.5V=14мА сохраняет работоспособность до 1.8-2вольта.
Ниже есть эскиз печатной платы и фото в собраном состоянии без корпуса и элементов питания.

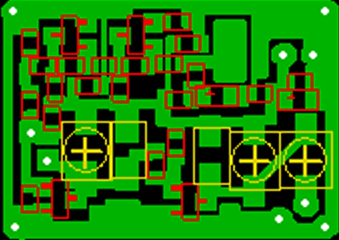

Печатная плата устройства:
Вид собранного изделия сбоку:

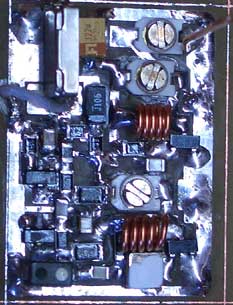

Вид сверху:

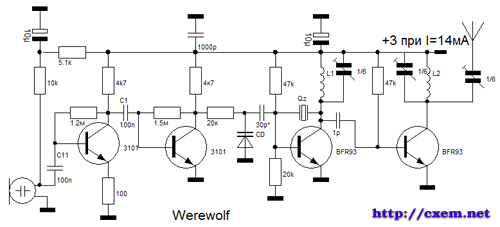

Спасибо модератору форума 'жучки' Werewolf'у за предоставленную схему и описание
А здесь вы можете скачать макет печатной платы для программы Sprint-Layout
