Баг собран по схеме Хартли с нестандартным включением обратной связи, благодаря чему имеет КПД на 10-20% выше аналогичных схем. Эта схема аналогична примененной в простейшем телефонном жуке. Она давно ходит по инету, и владельцы сайтов продолжают тырить ее друг у друга, не замечая грубейшую ошибку в схеме. Здесь эта ошибка исправлена.

R1=R3=R4 - 9.1 к, R2 - 300 к, С1 - 0.1 мкф, С2 - 56, С3 - 24, VT1 - КТ315, VT2 - КТ325ВМ, L1 - 5+5 витков провода ПЭВ-0.5 на оправке 3мм.

Как правило, схема начинает работать сразу после сборки. Если в приемнике слышен писк, следует зашунтировать схему конденсатором емкостью не менее 1 мкф. Антенну лучше подключить через кондер емкостью 1-2 пф. У меня при длине антенны 20см дальность была 140м.

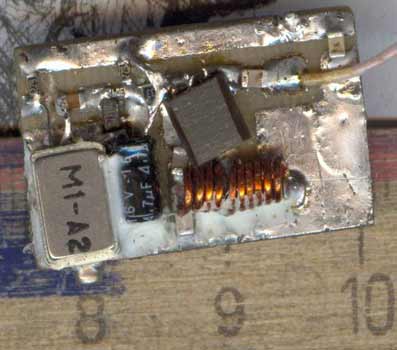

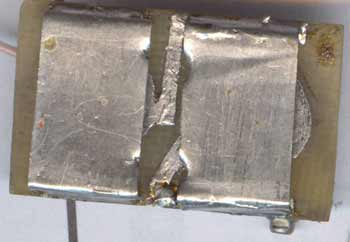

Фотографии готового девайса в варианте с питанием от 2-х литиевых таблеток CR-1220 (6v). (работают очень долго):
