   Радиопередатчик "Жук 1"
    Главная -> Статьи -> Шпионские штучки -> Радиопередатчик "Жук 1"


<< Назад в раздел   Распечатать Дата добавления: 2010-08-17 | Просмотров: 7475

Этот передатчик - разработка сайта cxem.net.Он неоднократно собирался и тестировался. Все детали очень тщательно подобраны. Основное достоинство данной схемы - нет ухода частоты и приличная дальность действия - до 300 м. Правда, чтобы наладить эту схему, нужен некоторый опыт.

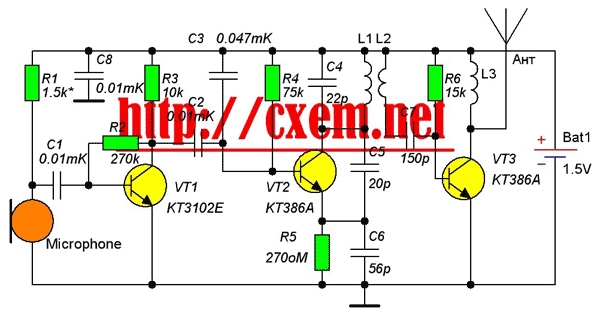

Схема передатчика жук-1

Детали:

VT1 - любой транзистор типа КТ315(КТ3102). Подбираете в зависимости от требуемой чувствительности микрофона.
VT2,VT3 - КТ368 (Коэффициент усиления - не менее 100). Желательно использовать в металлическом корпусе.
M1 - микрофон типа "сосна", МКЭ-3 или какой-нибудь импортный.
L1 - 3 витка проводом 0,5 мм на оправе 5 мм.
L2 - 2 витка проводом 0,5 мм на оправе 5 мм.
L3 - 8 витков проводом 0,25 мм на оправе 5 мм.
После сборки, желательно поместить всю схему в металлический корпус.

Схему разработал: Глянь Андрей, набрал и опубликовал: Колтыков Анатолий.

Данная схема защищена авторскими правами.
