   Радиопередатчик с узкополосной ЧМ в диапазоне частот 140-150 МГц
    Главная -> Статьи -> Шпионские штучки -> Радиопередатчик с узкополосной ЧМ в диапазоне частот 140-150 МГц


<< Назад в раздел   Распечатать Дата добавления: 2010-08-07 | Просмотров: 4440

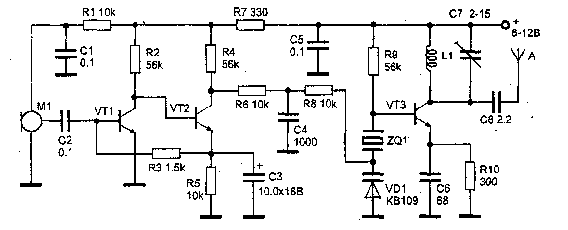

Радиопередатчик, схема которого представлена на рис. 1, рабо-тает в диапазоне 140-150 МГц с узкополосной частотной модуляцией. Девиация частоты - 3 кГц. Частота задающего генератора стабилизи-рована кварцевым резо-натором. В качестве акустического преобразо-вателя используется электретный микрофон Ml с усилителем типа МКЭ-3, "Сосна", МЭК-1, и др. Питание на микрофон поступает через RC-фильтр, состоящий из резистора R1 и конденсатора С1. Напряже-ние звуковой частоты с выхода микрофона Ml через разделительный конденсатор С2 поступает на вход усилителя звуковой частоты (база транзистора VT1). Усилитель звуковой частоты собран по двухкаскадной схеме с ак-тивными элементами на транзисторах VT1 и VT2 типа КТ315. Он уси-ливает и ограничивает звуковой сигнал до необходимой амплитуды. Режимы работы транзисторов VT1, VT2 по постоянному току устанав-ливаются путем подбора сопротивления резистора R3. Заданный ре-жим поддерживается далее автоматически с помощью обратной связи между транзисторами VT1 и VT2. Усиленный и ограниченный сигнал звуковой частоты через RC-фильтр низкой частоты, выполненный на резисторах R6, R8 и конденсаторе С4, поступает на варикап VD1 типа KB 109. Под действием переменного на-пряжения изменя-ется емкость варикапа VD1, осуществляя тем самым частотную модуляцию.

Постоянное напряжение, снимаемое с коллектора транзистора VT2, задает начальное смещение на варикапе VD1. Задающий генератор выполнен на транзисторе VT3 типа КТ368, КТ3101. Режим транзисто-ра VT3 по постоянному току определяет резистор R9 в его базовой цепи. Кварцевый резонатор ZQ1 используется на частоту 47-49 МГц. Контур в коллекторной цепи транзистора VT3 настроен на частоту третьей гармоники используемого кварцевого ре-зонатора. Высокочастотный сигнал поступает в антенну через конденсатор малой емкости С8. В качестве антенны ис-пользуется отрезок провода длинной 40-50 см. Катушка L1 наматывается проводом ПЭВ 0,6 мм на корпусе подстро-ечного конденсатора С7 и содержит 3-4 витка. Выводы катушки припаиваются к выводам конденсатора. Настройка усилителя звуковой частоты заключается в подборе со-противления резистора R3 так, чтобы полу-чить на коллекторе тран-зистора VT2 напряжение, равное примерно половине напряжения ис-точника питания. Контур L1, С7 настраивается по максимуму излу-чаемой мощности путем подстройки конденсатора С7.
