   Светомузыкальная установка “Светлана”
    Главная -> Статьи -> Цветомузыкальные установки -> Светомузыкальная установка “Светлана”


<< Назад в раздел   Распечатать Дата добавления: 2007-10-07 | Просмотров: 18162

Светомузыкальная установка “Светлана” состоит из шести функциональных блоков: усилителя, цветоанализатора, питания, мультивибраторов, “паузы” и ВОУ (рис. 1).

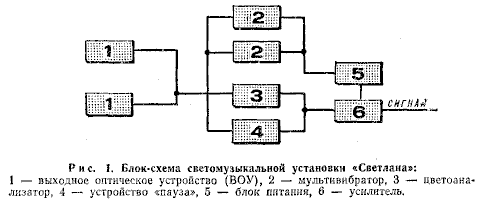

Блок-схема устройства

В основу цветоанализатора положена схема из сборника “В помощь радиолюбителю” № 42, в нее внесен ряд изменений и дополнений. К примеру, включен 4-й канал “пауза”. При отсутствии сигнала тиристор V4 (рис. 2) открыт и лампы Н25.1—Н32.1, Н25.2—Н32.2 горят. Как только появляются звуковые колебания, V4 закрывается и тиристоры V1—V3 управляют лампами ВОУ (Н1.1—Н24.1, Н1.2—Н24.2).

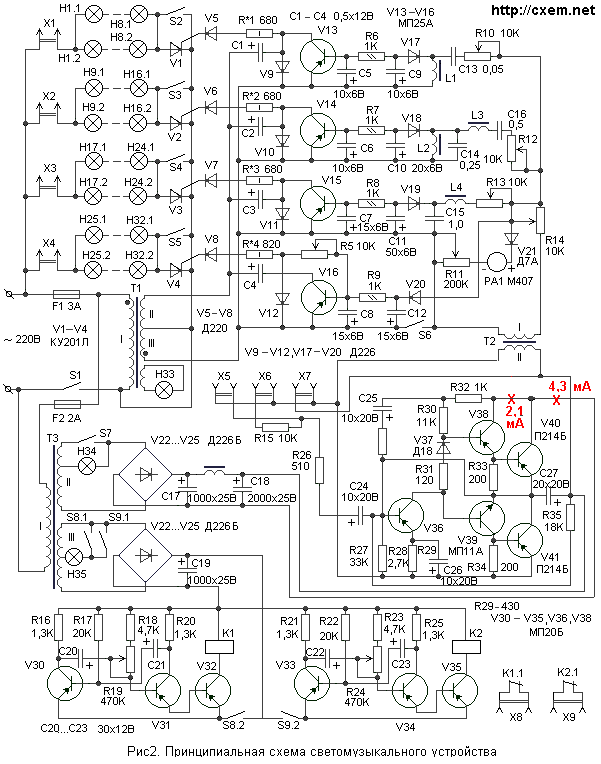

Принципиальная схемы установки


Для нормальной работы тиристоров величина входного сигнала должна быть не менее 2,5 В. Поэтому в принципиальную схему “Светланы” включен усилитель, благодаря которому светомузыкальная установка подключается к различным звуковоспроизводящим электронным устройствам (электрофон, магнитофон, радиоприемник).

В случае, если звуковой сигнал достаточно мощный, усилитель отключают переключателем S7 и электрические колебания поступают непосредственно на цветоанализатор. Уровень входного напряжения устанавливают с помощью переменного резистора R14 (контроль осуществляется по измерительному прибору РА1).

Блок питания выполнен по мостовой схеме. Для сглаживания пульсации выпрямленного напряжения служит обычный LC фильтр.

Мультивибраторы предназначены для создания различных цветовых эффектов на экранах светомузыкальной установки. Необходимые режимы ее работы задают при помощи переключателей S1—S9. Частоту вспыщек устанавливают переменными резисторами R19, R24.

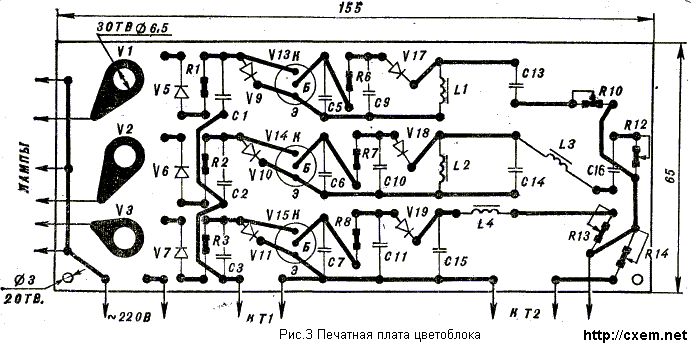

Выходное оптическое устройство состоит из двух идентичных световых колонок размером 265 х 265 х 235 мм. Суммарная мощность ламп одной колонки — 100 Вт. Цветоблок смонтирован на печатной плате размером 155Х Х65 Х 1,5 мм (рис. 3), Тиристоры VI—V4 установлены непосредственно на плате, но при нагрузке более 100 Вт на канал их нужно установить на радиаторы — медные пластины размером 6 — 10 см2 толщиной 2 мм. Дроссели L1 — L4 приклеены клеем ПВА или БФ-6.

Трансформаторы Т1 и Т2 намотаны на сердечниках Ш 12х25 и содержат:

  • Т1: I обмотка — 2380 витков провода ПЭЛ 0,12; II — 2 х 140 витков ПЭЛ 0,2; III — 65 витков ПЭЛ 0,25;
  • Т2: I—180 витков ПЭЛ 0,25, II— 360 витков ПЭЛ 0,25.
  • Дроссели L1—L4 намотаны на картонном каркасе (рис.4) и имеют сердечник из феррита марки 600НН (L=20 мм, диам. 0,8мм). L1 и L2 содержат по 1600 витков, L3—2000 витков, L4—3000 витков провода ПЭЛ 0,08.

Каркас для намотки дросселя

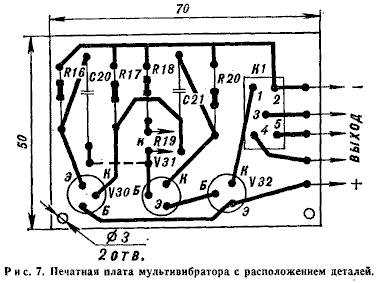

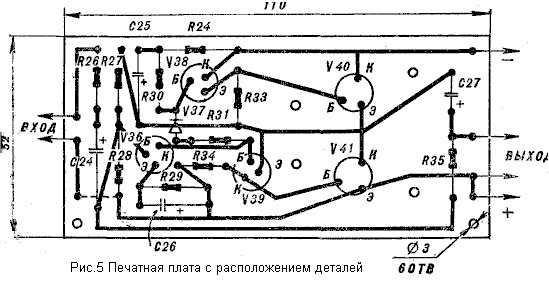

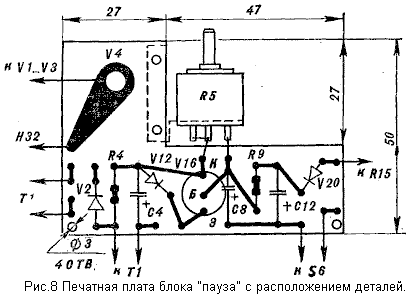

Усилитель собран на печатной плате размером 110х52х1,5 мм (рис. 5). Выходные транзисторы V40, V41 установлены на медных или алюминиевых П-образных радиаторах размером 25х38х25мм (рис.6). Мультивибраторы смонтированы на двух печатных платах размером 70х50х1,5 мм (рис.7). Установленные на них реле К1, К2 изздают характерные щелчки. Поэтому их оклеивают со всех сторон поролоном толщиной 10 мм. Блок "пауза" собран на печатной плате размером 74х50х1,5 мм (рис. 8). В прямоугольном вырезе размером 47х27 мм с помощью бандажа из алюминевой полосы закреплен подстроечный резистор R5. Блок питания выполнен методом навесного монтажа. Трансформатор Т3 намотан на на сердечнике Ш16х25. Обмотка I— 2380 витков провода ПЭЛ 0,12; II — 65 + 100 витков ПЭЛ 0,2; III — 65 + 65 витков ПЭЛ 0,2. Дроссель фильтра L5 имеет 450 витков проводов ПЭЛ 0,15, намотанного на сердечнике Ш12х20.

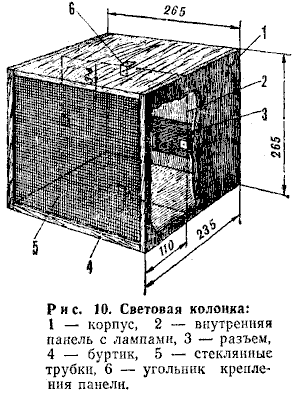

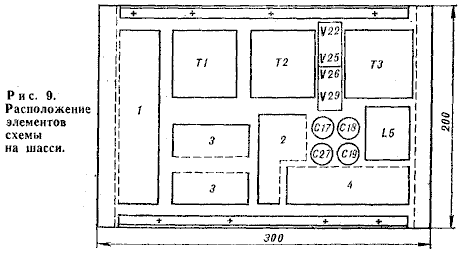

Расположение элементов схемы и монтажных плат на общем шасси светомузыкального устройства показано на рисунке 9. Световые колонки выполнены из 8-мм фанеры, скреплены шурупами и столярным клеем (рис.10). Внутренняя поверхность колонок оклеена мятой алюминиевой пищевой фольгой или осколками зеркала. Экран состоит из двух взаимно перпендикулярных рядов стеклянных трубок диам. 4—7 мм. Вертикальный ряд удерживается буртиками высотой 3—4 мм., горизонтальный — продольными жестяными фланцами.

В. БУСЕЛ,
Моделист-Конструктор, 10/1978г.
