   Стабильный РМ на 140 МГц
    Главная -> Статьи -> Шпионские штучки -> Стабильный РМ на 140 МГц

Пол для складских помещений какие полы.

<< Назад в раздел   Распечатать Дата добавления: 2010-08-07 | Просмотров: 6419

В отличии от многих других, в этом РМ уход частоты, даже при касании рукой, минимальный за счет оригинального включения обратной связи.

При питании 1,5 В дальность передатчика составляет 150 метров, при этом уход частоты в диапазоне температур -20...+30 грд.С составляет 500 кГц.

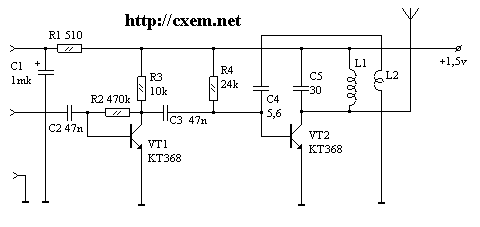

Генератор ВЧ выполнен на транзисторе VT2. Высокая стабильность обеспечена благодаря введению положительной обратной связи (последовательная цепочка L2C4).

Катушка L1 содержит 6 витков провода ПЭЛ-0,53, намотанных на каркасе диаметром 3,5 мм; L2-3 витка провода ПЭЛ-0,25 поверх катушки L1.


Добавил:  Павел (Admin)
Автор:  Неизвестно
