СПАСЁТ И ТРАКТОР, И АВТОМОБИЛЬ

Моделист-конструктор 2001 №1

Коварство коррозии общеизвестно: достаточно появиться небольшой царапине, скажем, на кузове автомобиля, как ржавчина тут же начинает поглощать металл. А как страдают от коррозии обычные водопроводные трубы, другие упрятанные в землю стальные конструкции!

Бороться с коррозией трудно. Взять, к примеру, защитные лакокрасочные и полимерные покрытия. Чтобы качественно обработать ими наиболее поражаемые места, иной раз приходится разбирать саму машину.

К тому же любые покрытия, увы, не вечны. Срок их службы сокращает не только агрессивное воздействие окружающей среды. Из-за вибрации тут и там появляются микротрещины, откалывается само защитное покрытие. У автотракторной техники и других сельхозмашин этот разрушительный процесс усиливается под абразивным воздействием почвы, ударами камней. Поэтому понятно желание автовладельцев и хозяев подворий один раз потратиться - и навсегда защитить свою технику от ржавчины.

Многие останавливают свой выбор на так называемой катодной защите. В числе лидеров здесь - строители и эксплуатационники магистральных трубопроводов. Перед укладкой готового участка плеть трубопровода обрабатывается антикоррозийными составами и обматывается защитной лентой. На некотором расстоянии от трассы закапывается анод (электрод)- металлическая болванка, к которой потом подключается «плюс» источника постоянного тока, а к трубопроводу - «минус». Благодаря разности потенциалов между электродом и защищаемым металлом через электролит, образующийся из влаги, соли и других химических веществ, содержащихся в фунте, проходит ток. Реакция окисления, то есть освобождение электронов, происходит на аноде, саморастворение же катода прекращается и его сохранность гарантируется.

При катодной поляризации металлу нужно сообщить такой отрицательный потенциал, при котором окисление становится термодинамически маловероятным. Для железа и его сплавов полная защита от коррозии достигается при 0,1-0,2 В. Дальнейший сдвиг потенциала мало влияет на степень защиты. Плотность же тока должна быть в пределах 10-30 мА/м².

Конечно, автомобили, а также тракторы, мотоблоки и другие сельхозмашины - не магистральный трубопровод. Катодная защита этих мобильных средств имеет свои особенности хотя бы потому, что у них уже есть и источник тока, и бортовая сеть проводов, и антикоррозийное покрытие, усиленное специальными составами. К тому же предостаточно вибрации и динамических нагрузок плюс непомерно агрессивная дорожная среда.

Предлагаемое самодельное устройство позволяет поддерживать значение потенциала влажных участков поверхности кузова или корпуса машины на уровне, необходимом для полной остановки и прекращения коррозийных процессов за счет разрушения защитных электродов (анодов). В их качестве могут использоваться как разрушающиеся материалы (нержавеющая сталь, алюминий), требующие замены через 4-5 лет, так и стойкие (например, карбоксил, магнетит, графит) в форме прямоугольных или круглых пластин площадью 4-9 см².

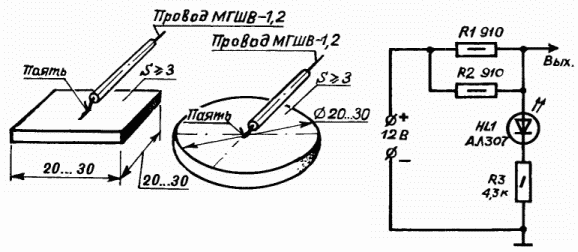

Прямоугольный и круглый электроды, а также принципиальная электрическая схема блока для антикоррозийной катодной защиты техники.

Конечно, в простейшем виде катодная защита может состоять лишь из металлических электродов, подключаемых к «плюсу» аккумулятора. Но тогда трудно контролировать возможное короткое замыкание электродов на кузов автомобиля и работу устройства в целом. Вот почему нужен несложный электронный блок, потребляющий от аккумулятора мизерный ток (около 2 мА).

Если один из защитных электродов начнёт вдруг замыкать на кузов автомобиля (корпус сельхозмашины), индикатор HL1 прекращает светиться. Следует немедленно отсоединить источник электропитания и приступить к поиску и устранению замыкания.

Среагирует полупроводниковый индикатор HL1 и на повышенную влажность кузова автомашины-снижением яркости свечения, указывая на усиленную работу катодной защиты.

При использовании этой защиты от коррозии следует помнить, что одним электродом обеспечивается катодная сохранность 0,2-0,4 м² металлической поверхности. Устанавливаются такие электроды только на места, защищённые лакокрасочным покрытием. А закрепляются эпоксидным клеем или шпатлёвкой на его основе, причём наружная сторона электродов должна оставаться свободной от какой бы то ни было электроизоляции.

Электронный блок размещается в любом месте автомобиля (мотоблока, трактора и т.д.) и присоединяется к бортовой сети так, чтобы он оставался постоянно включённым (кроме аварийных ситуаций, когда его необходимо срочно обесточить).

Потребляя тока не больше, чем электромеханические часы в салоне автомобиля, катодная защита гарантирует длительную эффективную работу даже при сильно разряженном аккумуляторе.

П.БЕЛЯЦКИЙ, г. Бердск, Новосибирская обл.

Литература
Красноярский В.В., Зобов Е.В. Электрохимическая защита сооружений и оборудования от коррозии. - Новосибирск, 1981.
Люблинский Е.Я. Электрохимическая защита от коррозии. - М.: Машиностроение, 1987.
