   Радиоприемник на микросхеме 174ХА10
    Главная -> Статьи -> Радиоприемники -> Радиоприемник на микросхеме 174ХА10


<< Назад в раздел   Распечатать Дата добавления: 2008-09-19 | Просмотров: 14573

Этамногофункциональная микросхема специально

предназначена для использования в супергетеродинных радиоприемниках и содержит смеситель, гетеродин, усилитель промежуточной частоты, детектор, усилитель звуковой частоты, стабилизатор напряжения питания, усилитель радиочастоты. На базе этой универсальной микросхемы можно собрать компактный и сравнительно чувствительный радиоприемник прямого усиления, устойчиво работающий при изменении питающего напряжения от 3 до 9 (и даже 12) В. В этом случае используются почти все каскады микросхемы, за исключением смесителя, гетеродина, УРЧ.

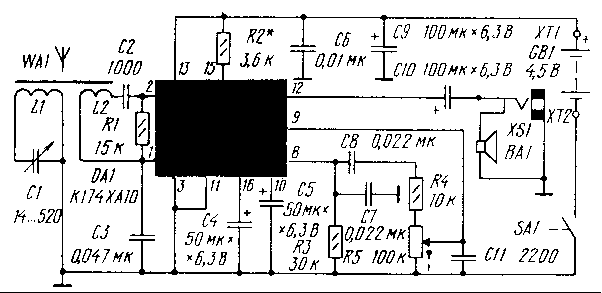

Приемник обеспечивает прием радиостанций в диапазоне длинных или средних волн, питается от батареи напряжением 4,5 В, потребляя ток около 10 мА в режиме молчания и почти 35 мА при средней громкости звука. Номинальная выходная мощность достигает 100 мВт. Выделенный колебательным контуром L1C1 магнитной антенны WA1, сигнал радиостанции поступает через катушку связи L2 и конденсатор С2 на вход усилителя РЧ (вывод 2), в качестве которого использован


усилитель ПЧ микросхемы. Усиленный РЧ сигнал поступает по внутренним цепям микросхемы на детектор. С его выхода (вывод 8) продетектированный сигнал поступает через конденсатор С8 и резистор R4 на регулятор громкости -переменный резистор R5, а с его движка - на вход усилителя 3Ч (вывод 9). Радиочастотная составляющая продетектированного сигнала фильтруется конденсатором С7 и цепочкой R4R5C11. Усиленный сигнал 3Ч подводится через конденсатор С 10 и контакты телефонного гнезда XS1 (оно необходимо для подключения миниатюрного головного телефона) к динамической головке ВА1. Магнитная антенна выполнена на стержне диаметром 8 и длиной 65 мм из феррита 400НН (можно 600НН). Катушка L1 для диапазона ДВ содержит 160 витков провода ПЭВ-1 0,1, намотанных внавал в четыре секции по 40 витков, катушка L2 - 6... 8 витков провода ПЭВ-1 0,2. Обе катушки наматывают на ферритовый стержень поверх самодельного бумажного каркаса. Для диапазона СВ катушка L 1 должна содержать 70 витков провода ЛЭШО 10х0,07 (подойдет ПЭВ-1 0,2), намотанных виток к витку в один слой. Антенну крепят к плате хомутиками из изоляционного материала. Полное описание приемника и его печатная плата пиведены в [32].


Добавил:  Павел (Admin)
Автор:  Неизвестно
