   Приставка "Директор-секретарь"
    Главная -> Статьи -> Проводная телефония -> Приставка "Директор-секретарь"


<< Назад в раздел   Распечатать Дата добавления: 2008-09-16 | Просмотров: 4032

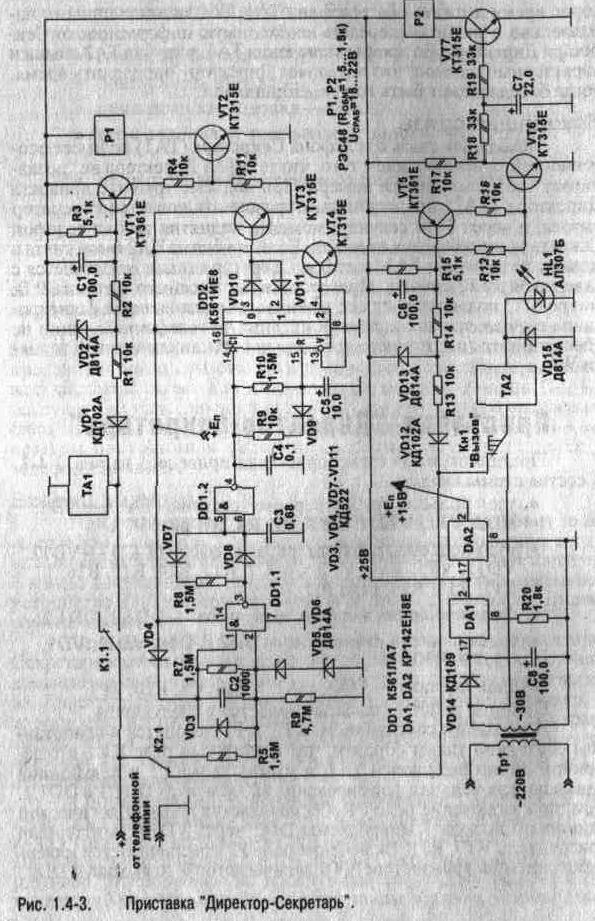

Принципиальная схема приставки приведена на рис. 1.4-3. В состав схемы входят:

• узел подъема трубки первого телефона (ТА1) - VD1 VD2, VT1, VT2,.C1, Rl. R2, R3, R4, реле Р1;


• узел подъема трубки второго телефона (ТА2) - VD12 VD13, VT5, VT6, VT7, С6, С7, R13, R14, R15, R16, R17,R18,.R19, реле Р2;

• Формирователь входных импульсов - DD 1.1, DD 1.2;

• счетчик числа импульсов - DD2, VD10, VD11, VD9 С5, R9, R10;

• блок питания - DA1, DA2, VD14, С8, R20.,ТР1. Принцип работы схемы заключается в следующем. В исходном состоянии реле Р1 и Р2 находятся в сработанном состоянии таким образом, что контактами реле К 1.1 к телефонной линии подключен ТА1, а контактами К2.1 к телефонной линии подключен узел формирования на элементах DD 1.1 и DD1.2. При этом включение реле Р1 обеспечивается подачей логической единицы с выхода 3 микросхемы DD2 через VD10, эмиттерный повторитель VT3, R11. Включение реле Р2 обеспечивается инвертированием на транзисторе VT6 логического "0" с выхода 4 DD2.

Приставка: Директор-секретарь 1-4-31.jpg

В этом состоянии каждый из двух телефонов ТА1 и ТА2 может быть скоммутирован на линию простым поднятием трубки. Так для телефона ТА2 это выглядит следующим образом: подъем трубки (ток по цепи +25 B,VD13, R13,VD12, ТА2, корпус) вызывает падение напряжения на стабилитроне VD13 и, соответственно, появление +25 В на коллекторе VT5. Это вызывает срабатывание ключа VT6 и с небольшой задержкой отпускание реле Р2, при этом контакты К2.1 подключают ТА2 к телефонной линии.

При приеме вызова два первых звонка поступают на телефон ТА1 и на счетчик DD2 через формирователь. После окончания второго звонка напряжение логической " 1 " появляется на выходе 4 DD2, подключая к линии ТА2 и отключая ТА1. Далее в течении 25-30 с вызовы будут поступать только на ТА2. Счетчик DD2 за счет цепочки R10, С5 обнуляется, после чего цикл приема двух первых посылок вызова на ТА1 повторяется. Если трубку сняли на первом аппарате, он может кнопкой КН1 подать вызов на ТА2 и при поднятии трубки на втором аппарате (зажигании светодиода HL1) отключиться от линии.

Приведенная выше схема приставки "директор-секретарь" достаточно проста, но с успехом может применяться в небольших учреждениях, офисах. -аметим, что при отключении сети 220 В на линию коммутируется лишь второй аппарат (ТА2).


Добавил:  Павел (Admin)
Автор:  Неизвестно
