   Зарядное устройство для герметичных свинцовых (гелевых) аккумуляторов
    Главная -> Статьи -> Блоки питания, зарядные устройства -> Зарядное устройство для герметичных свинцовых (гелевых) аккумуляторов


<< Назад в раздел   Распечатать Дата добавления: 2008-08-21 | Просмотров: 16399


Эта история началась когда мы решили отправиться в лес в ночь с субботы на воскресение - у брата был день варенья, и мы его решили отметить на свежем воздухе под шашлычек и водочку. Стали собираться. Для освещения взяли пару фонарей, для наведения музыкального фона небольшую магнитолку-бумбокс. Разумеется, для всего этого купили батарейки, что обошлось нам в кругленькую сумму. С рожами счастливых идиотов мы вломились в лес и бойко приступили к сборке дров, трезво (пока еще) рассудив, что было бы неплохо наломать этих самых дров пока не стемнело. А дров надо было на два костра - для шашлыков и для обогрева - освещения места празднования. Ну что я вам хочу сказать... на следующий день мне с трудом удавалось разогнуться, поскольку для того, чтобы от костра света было достаточно туда надо постоянно подбрасывать дрова, которые надо рубить в лесу, в котором после захода солнца стало темно, как сами знаете где и батареи в фонарях приходилось экономить и освещать место пьянства костром, для которого надо рубить дрова. Я повторяюсь, да? Ну вот той ночью у меня таких повторений было очень много. В связи с чем на следующий день возникло два вопроса - "я отдыхал?" Или "где и как сделать, чтобы такого больше не случалось?"

Прежде всего батареи - ясно, что нужны аккумуляторы, но посмотрев на цены современных никель-кадмиевых аккумуляторов моя жаба категорически отказалась их покупать. Тут я вспомнил про УПС-ы - ну знаете, такие бандуры для того, чтобы ваш комп не вырубился в самый неподходящий момент, когда вы заканчиваете проходить сапера 100х100, а добрый сосед уже подключил самопальный сварочный агрегат в розетку и радостно ухмыльнувшись включил его, обесточивая, таким образом пол-дома.

Так вот, в этих бандурах применяются герметичные свинцовые аккумуляторы - их еще называют гелевыми. По стоимости они не сравнимы с Ni-Cd аккумуляторами - первые стоят значительно меньше последних. Поехал я в магазинчик и прикупил себе вполне даже средненький аккумулятор с напряжением 12 вольт и ёмкостью 7,2 ампер-часа.

Рис.1 Фото аккумулятора Рис.1 Фото аккумулятора.
Как видите, он совсем даже небольшого размера, весит в районе 2,5 кило, так что даже если поехать в лес не на машине, а на свои двоих - руки оттягивает не сильно.

Далее все было просто - берем 10-ти ваттную автомобильную лампочку, вешаем её на длинном проводе на дерево и подключаем к сабжу - свет готов. А для подключение магнитолы ваяем простенький стабилизатор на КРЕН8А или её буржуйском аналоге LM7809, прикручиваем провода к клемам в батарейном отсеке - e voila - имеем свет и музыку. Должен вам сказать, что подобная схема уже испытывалась - хватает на всю ночь непрерывной работы и аккумулятор до конца не разряжается.

Но вы же понимаете, что все хорошо до конца не бывает - должна быть где то капелька отходов чловеческого метаболизма, которая должна отравить всю идиллию. В данном случае засада в том, что эти аккумуляторы нельзя заряжать обычными зарядными устройствами для автомобильных аккумуляторов. Обычные кислотно-свинцовые аккумуляторы заряжаются постоянным по величине током, при этом напряжение на клеммах все время растет и когда оно достигает определенной величины - электролит в аккумуляторе закипает, что свидетельствуе об окончании заряда. Давайте себе представим, что будет, когда закипит герметичный аккумулятор. Я так полагаю, что жертв и разрушений вряд ли удасться избежать. Посему эти ящики заряжают по-другому: ток заряда устанавливают равным 0,1С, где С - это ёмкость аккумулятора, причем, зарядный ток ограничивают, поскольку этот товарищ "неудовлетворенный желудочно" и готов сожрать все, что ему дают, напряжение стабилизируют и устанавливают в пределах 14-15 вольт. В процессе заряда напряжение остается практически неизменным, а ток будет уменьшаться от установленного, до 20-30мА в самом конце заряда. То есть, нужно было собрать зарядное устройство.

Возиться ужасно не хотелось, но тут выручили буржуи - ST Microelectronics - у них, оказывается есть почти готовое решение - микросхема L200C. Эта хреновина представляет собой стабилизатор напряжения с программируемым ограничителем выходного тока. Ессс, сказал я. Мяу, казал Кот - он был со мной полностью согласен.
Документация на эту микросхему лежит тут. www.st.com/stonline/products/literature/ds/1318.pdf Схема зарядного устроства на рисунке 2 - это практически типовая схема включения

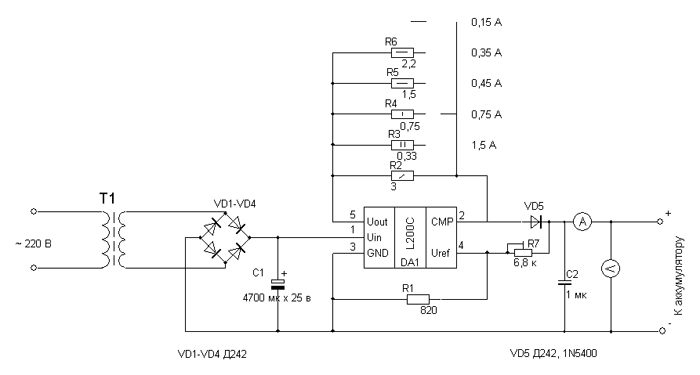

Рис.2 Схема принципиальная
Рис.2 Схема принципиальная

Особо описывать в общем то и нечего, остановлюсь только на паре моментов. Прежде всего - токозадающие резисторы R2-R6. Их мощность должна быть не меньше указанной на схеме, а лучше больше. Ну если вы, конечно, не фанат дымовых спецэффектов и не тащитесь от вида почерневших резисторов.

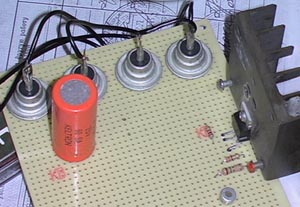

Рис 3.1 Макетка с деталюхами Рис 3.1 Макетка с деталюхами

Микросхему, разумеется, надо установить на радиатор, причем, тоже не жадничать - все это хозяйство расчитано на долговременную работу, поэтому, чем легче будет тепловой режим элементов, тем лучше для них, а значит и для вас. Резистором R7 подстраивается выходное напряжение в пределах 14-15 вольт. Диоды лучше брать наши, отечественные в металлических корпусах, тогда их не надо устанавливать на радиаторы. Напряжение на вторичной обмотке трансформатора 15-16 вольт. Лично я никакой платы не делал, не так уж много тут деталей - собрал все на макетке. Что получилось видно на фотке.

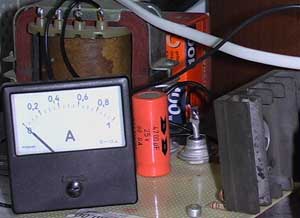

Рис 3.2 Все в сборе, ток без корпуса Рис 3.2 Все в сборе, ток без корпуса

Работает все, как и предсказано в теории - ток, по началу, большой, к концу заряда опустился до незначительного и в таком состоянии живет уже несколько дней. Кстати, фирма производитель рекомендует как раз такой, незначительный ток в течении длительного времени для сохранения ёмкости батареи. Документацию на саму батарею можно найти на сайте www.csb-battery.com Ну удачи, смотрите аккуратнее с паяльником то.

Источник: www.radiokot.ru
