Стабилизатор напряжения с полевым транзистором

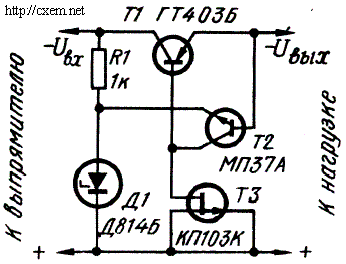

Особенностью этого компенсационного стабилизатора является применение в цепи обратной связи полевого транзистора Т3, который выполняет роль динамической нагрузки для транзистора Т2. При увеличении тока канала транзистора Т3 сопротивление канала возрастает, апри уменьшении тока снижается. Вследствие этого коэффициент стабилизации напряжения повышается: при изменении входного напряжения от 11 до 19 В выходное напряжение изменяется в пределах плюс-минус 60 мВ. Номинальное значение выходного напряжения при использовании стабилитрона типа Д814Б равно 9 В. Номинальный ток нагрузки стабилизатора - 0,1 А. Регулирующий элемент-транзистор Т1 смонтирован на радиаторе в виде алюминиевой пластины размером 35х40 мм; его статический коэффициент передачи тока около 50. Вместо транзистора МП37А можно использовать МП113А, вместо стабилитрона Д814Б - Д809. Если же нужно получить выходное напряжение иной величины, следует применить стабилитрон другого типа с соответствующим напряжением стабилизации. В проследнем случае может потребоваться подбор резистора R1. При замене последнего полевым транзистором типа КП102 (затвор и исток соединяются со стабилитроном, а сток с коллектором транзистора Т1) коэффициент стабилизации устройства увеличивается.


Добавил:  Павел (Admin)
Автор:  Неизвестно
