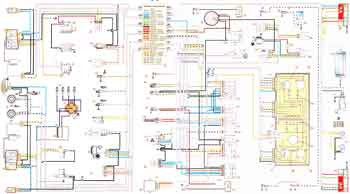

Схема электропроводки ВАЗ 2107
Нажмите для увеличения (422 КБайт)

1 — боковые указатели поворота; 2 — блок-фары; 3 — очистители фар ваз 2107; 4 — звуковые сигналы; 5 — электродвигатель вентилятора ваз 2107; 6 — датчик включения электродвигателя вентилятора ваз 2107; 7 — электродвигатель смывателя фар; 8 — блок управления пневмоклапаном; 9 — электродвигатель очистителя ветрового стекла; 10 — электродвигатель омывателя ветрового стекла; 11 — датчик уровня тормозной жидкости; 12 — катушка зажигания ваз 2107; 13 — подкапотная лампа; 14 — датчик указателя давления масла; 15 — распределитель зажигания ваз 2107; 16 — датчик контрольной лампы давления масла; 17 — свечи зажигания автомобиля ваз 2107; 18 — датчик температуры охлаждающей жидкости ваз 2107; 19 — генератор автомобиля ваз 2107; 20 — микропереключатель карбюратора ваз 2107; 21 — аккумуляторная батарея; 22 — пневмоклапан карбюратора ваз 2107; 23 — реле включения стартера; 24 — стартер ваз 2107; 25 — реле очистителя ветрового стекла; 26 — реле зажигания ваз 2107; 27 — реле-прерыватель аварийной сигнализации; 28 — выключатель стоп-сигнала; 29 — розетка для переносной лампы; 30 — выключатель света заднего хода; 31 — лампа вещевого ящика; 32 — выключатель контрольной лампы стояночного тормоза; 33 — монтажный блок ваз 2107; 34 — выключатель фонаря сигнализации открытой передней двери; 35 — фонарь сигнализации открытой передней двери; 36 — выключатель зажигания ваз 2107; 37 — переключатель очистителя ветрового стекла; 38 — выключатель омывателя стекол; 39 — выключатель звуковых сигналов; 40 — переключатель света фар ваз 2107; 41 — переключатель указателей поворота; 42 — выключатель аварийной сигнализации; 43 — выключатель освещения приборов ваз 2107; 44 — прикуриватель; 45 — часы с лампой освещения шкалы; 46 — выключатели плафона, расположенные в стойках дверей; 47 — комбинация приборов ваз 2107; 48 — указатель давления масла с контрольной лампой недостаточного давления ваз 2107; 49 — указатель температуры охлаждающей жидкости; 50 — тахометр ваз 2107; 51 — реле-прерыватель контрольной лампы стояночного тормоза; 52 — контрольная лампа указателей поворота; 53 — контрольная лампа уровня тормозной жидкости ваз 2107; 54 — контрольная лампа заряда аккумуляторной батареи; 55 — контрольная лампа заднего противотуманного света; 56 — контрольная лампа дальнего света фар ваз 2107; 57 — контрольная лампа габаритного света; 58 — контрольная лампа стояночного тормоза; 59 — лампы освещения комбинации приборов ваз 2107; 60 — вольтметр ваз 2107; 61 — указатель уровня топлива с контрольной лампой резерва; 62 — переключатель электродвигателя отопителя ваз 2107; 63 — дополнительный резистор электродвигателя отопителя; 64 — электродвигатель вентилятора отопителя ваз 2107; 65 — выключатель наружного освещения; 66 — выключатель заднего противотуманного света; 67 — выключатель обогрева заднего стекла; 68 — плафон; 69 — задние фонари ваз 2107; 70 — фонари освещения номерного знака; 71 — датчик указателя уровня топлива; 72 — элемент обогрева заднего стекла;
А — наконечники проводов для подключения датчиков износа колодок передних тормозов;
В — порядок условной нумерации штекеров в колодках трехрычажного переключателя и комбинации приборов.


Добавил:  Павел (Admin)
Автор:  Неизвестно
